NLB_30_490MHz
Малошумящий усилительный блок предназначен для усиления радиосигнала в указанных диапазонах частот: 30-490 МГц

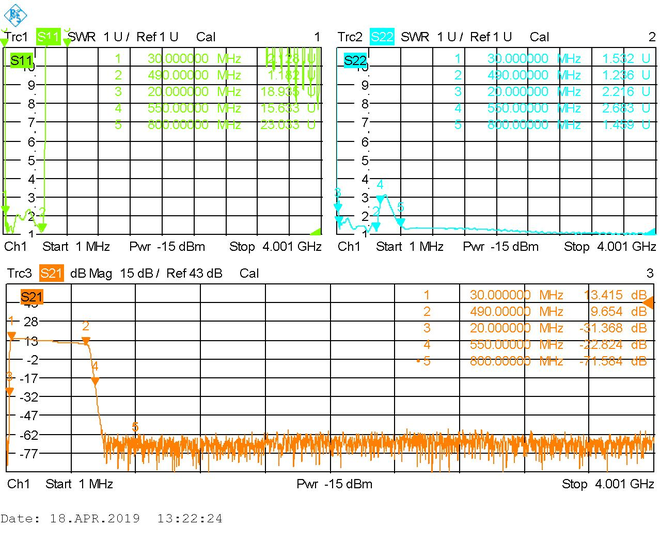

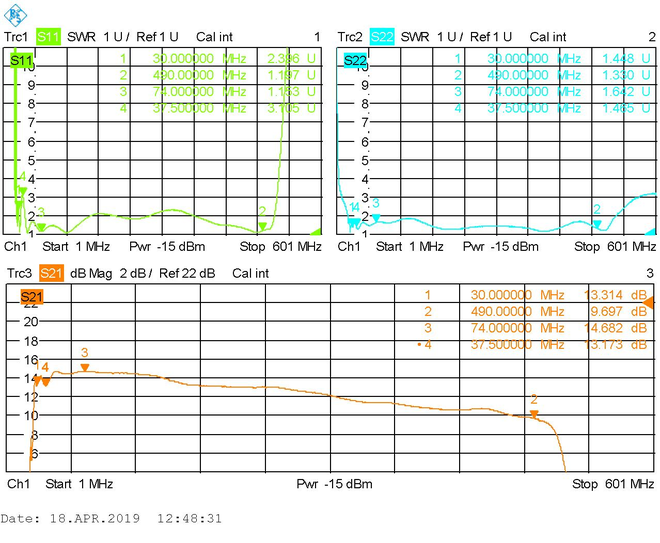

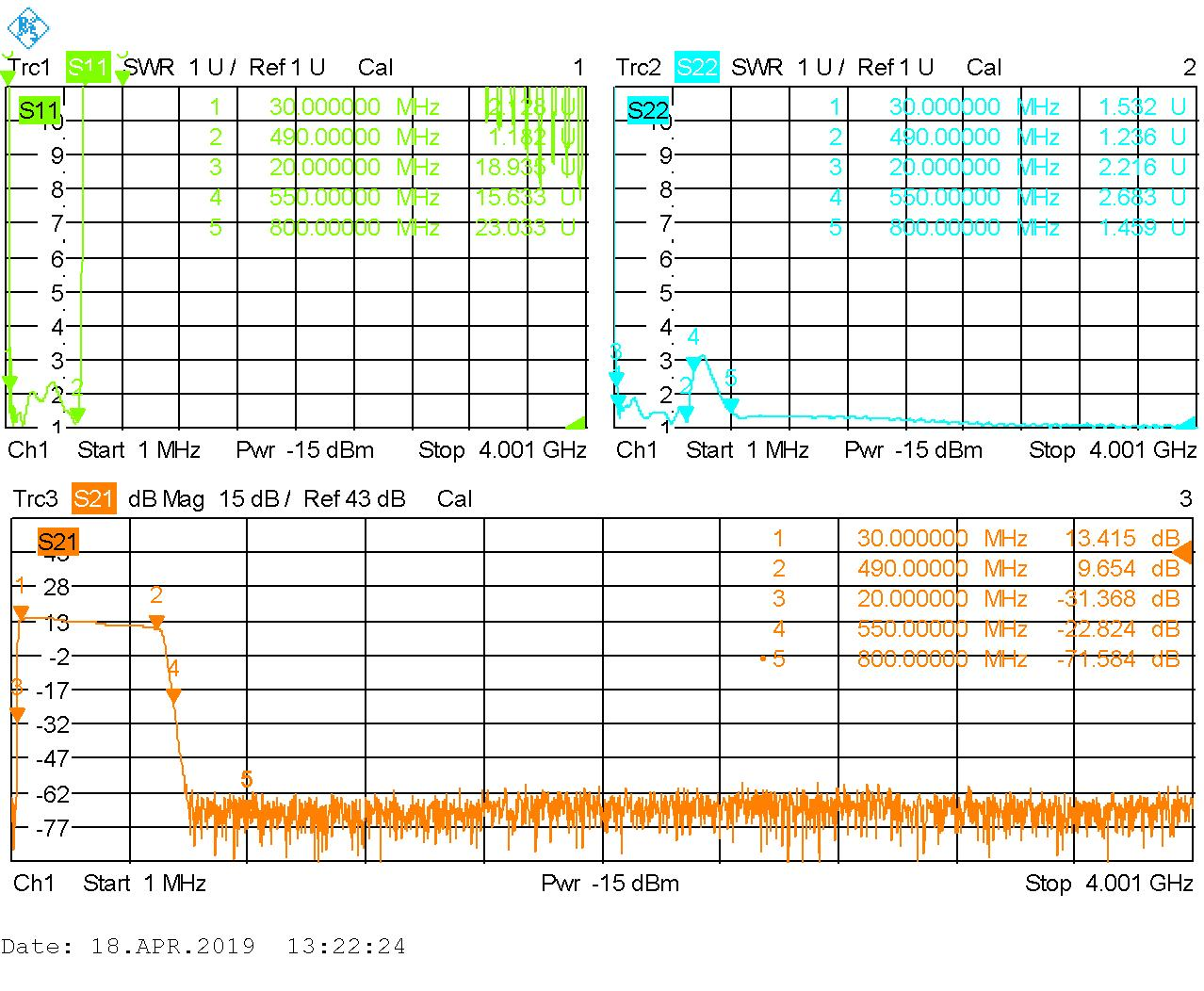

Состоит из двух каскадов - входной усилитель с КУ 24dB и выходной усилитель с КУ 18 дБ.
Между входным и выходным усилителем функционирует цифровой аттенюатор = 31 дБ с шагом аттенюции в 1 дБ.
Управление аттенюатором, входым и выходным усилителем осуществляется по SPI.
Габариты = 192 мм Х 70 мм Х 10,5 мм, без учета разъёмов. Разъёмы = "SMA-тип".
| Диапазон рабочих частот | 30 - 490 МГц |

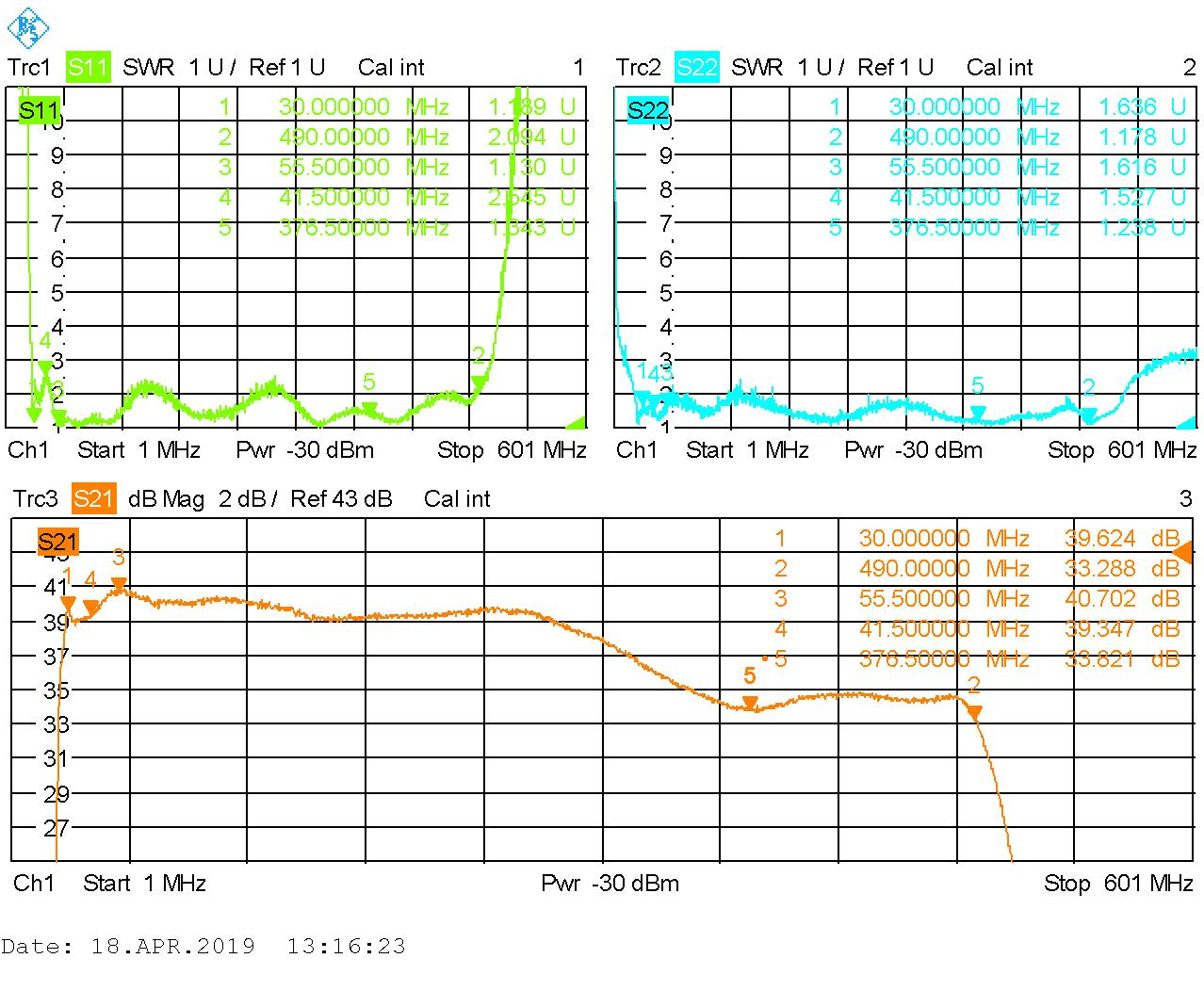

| Коэффициент усиления в диапазонах рабочих |

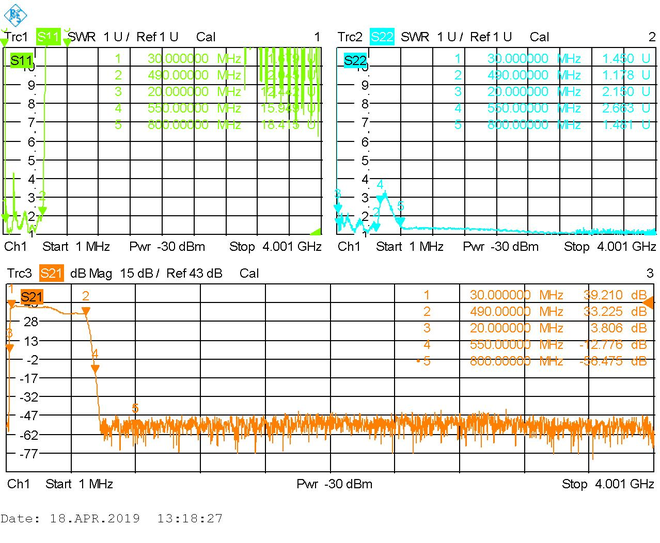

входный усилитель - не менее 24 дБ выходной усилитель - не менее 18 дБ общее усиление - не менее 39 дБ |
| Входное/выходное сопротивление тракта | 50 Ом |

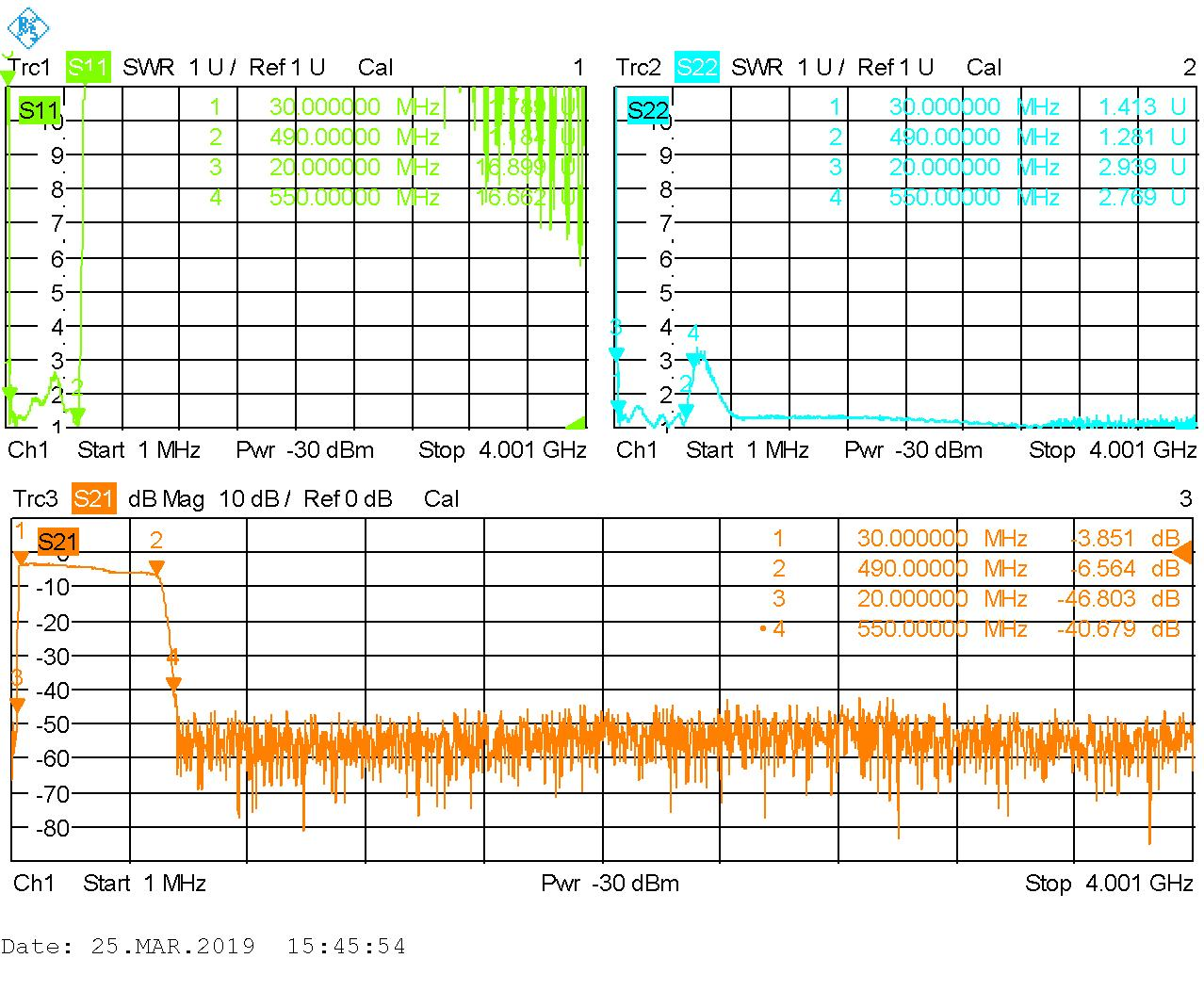

| КСВН по входу/выходу не хуже | 2,5 / 2,0 |
| Точка компрессии по выходу P1 дБ | не менее плюс 25 дБм |

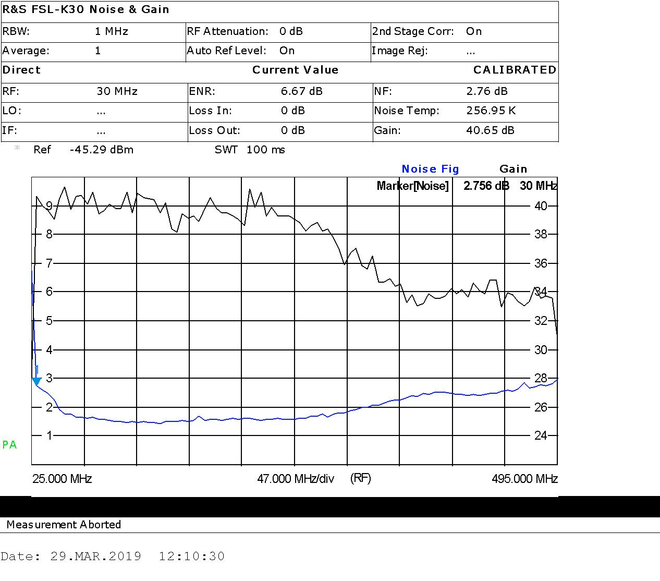

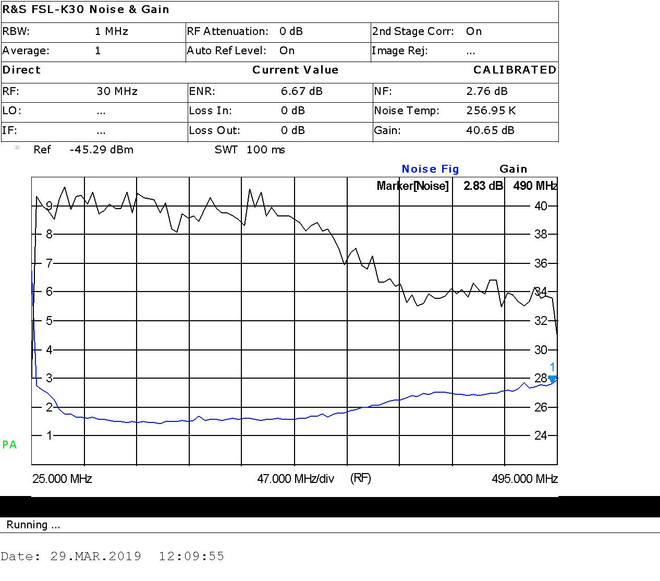

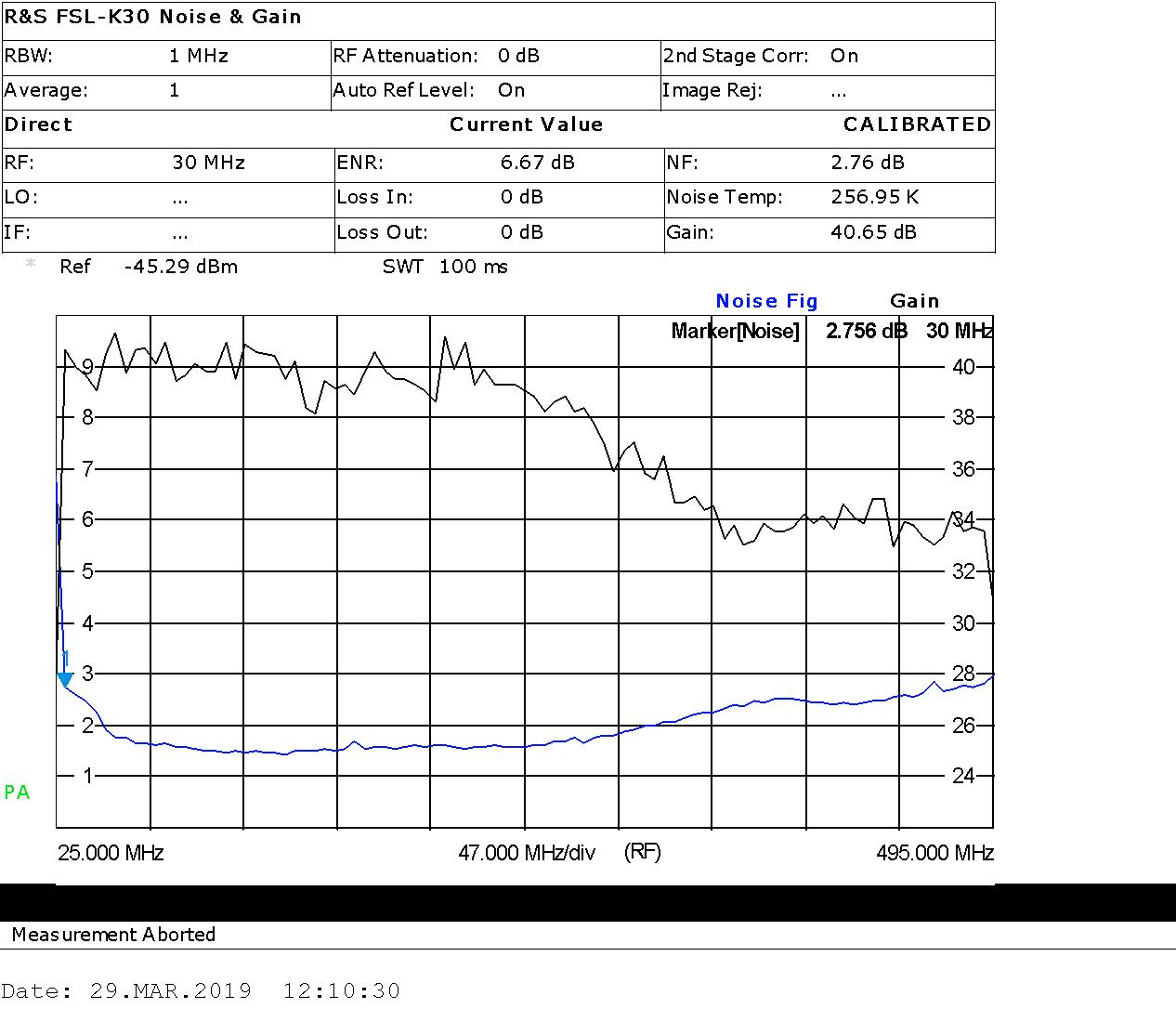

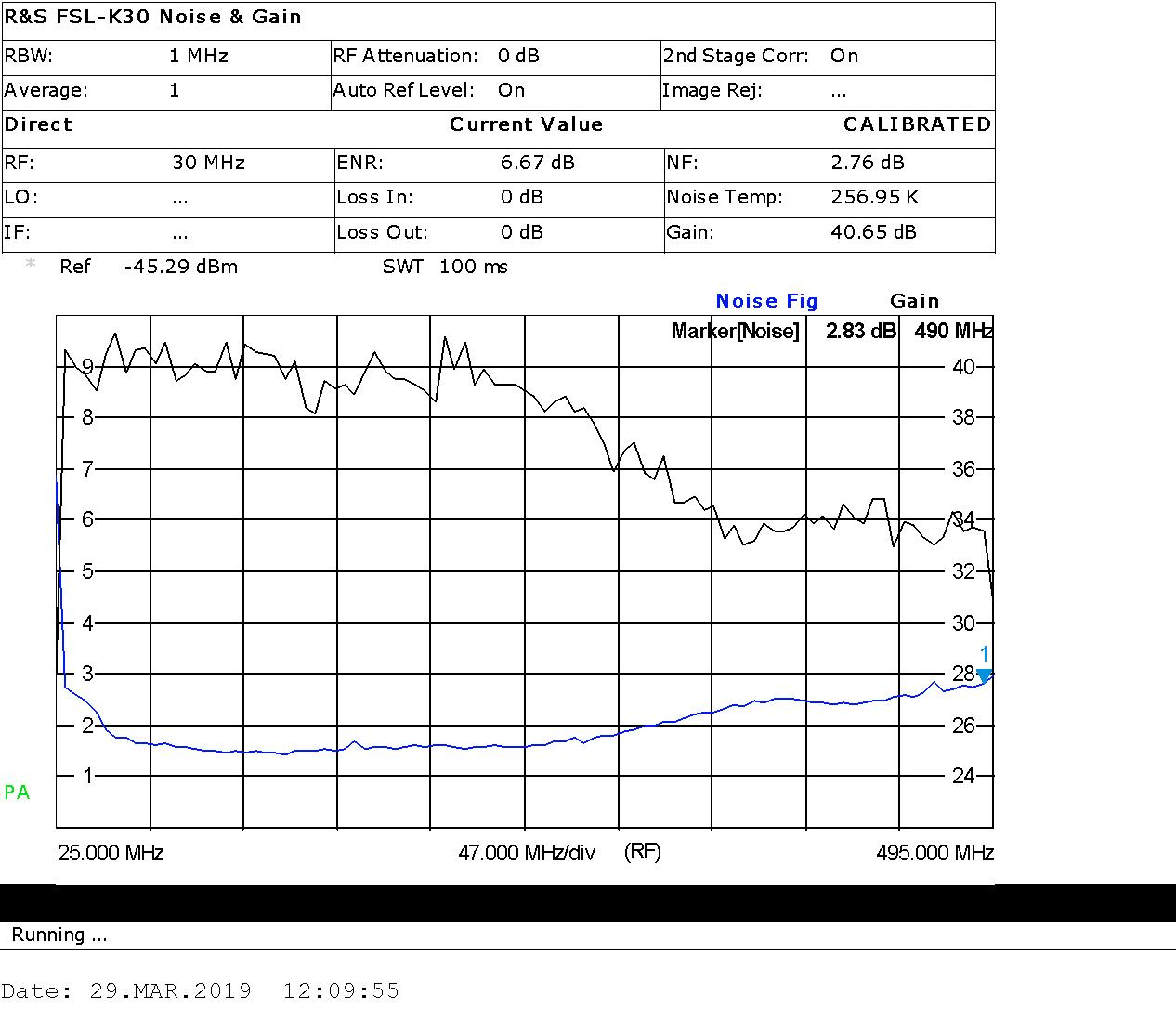

| Коэффициент шума в полосе рабочих частот | не более 3,0 дБ |
| Точка выхода IP3 | не менее плюс 46 дБм |
| Наличие защиты ESD (РЧ) по портам входа/выхода | есть |
| Подача напряжения пиатния | через выходной коаксиальный разъем/внешний источник питания |
| Диапазон напряжений питания | 12В +/- 20% |
| Ток потребления | не более 470 мА |
