LNA_136_174MHz
Малошумящий усилитель предназначен для усиления радиосигнала в указанных диапазонах частот:136-174 МГц
- КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
- Наружное исполнение. Защита от проникновения влаги. Сухая гирметизация.
- Тип ВЧ разъемов вход/выход — N-тип розетка.
- Габаритные размеры — не более 130х65х25 мм.
- Масса усилителя не более 0,3 кг.
- Крепление на мачту/траверсу диаметром 30-50 мм.
- УСТОЧИВОСТЬ К ВОЗДЕЙСТВИЮ ОКРУЖАЮЩЕЙ СРЕДЫ
- Диапазон рабочих температур окружающей среды: от -30 до +50 °С.
| Диапазон рабочих частот | 136-174 MГц |
| Коэффициент усиления в диапазонах рабочих | плюс 21±1,5 дБ (диапазон рабочих частот по уровню минус 1 дБ |
| Ослабление в полосе задерживания, в диапазонах: |
от 0 до 100 МГц и от 240 МГц до 400 МГц - не менее 30 дБ; от 401 до 3000МГц – не менее 60 дБ |
| Входное/выходное сопротивление тракта | 50 Ом |

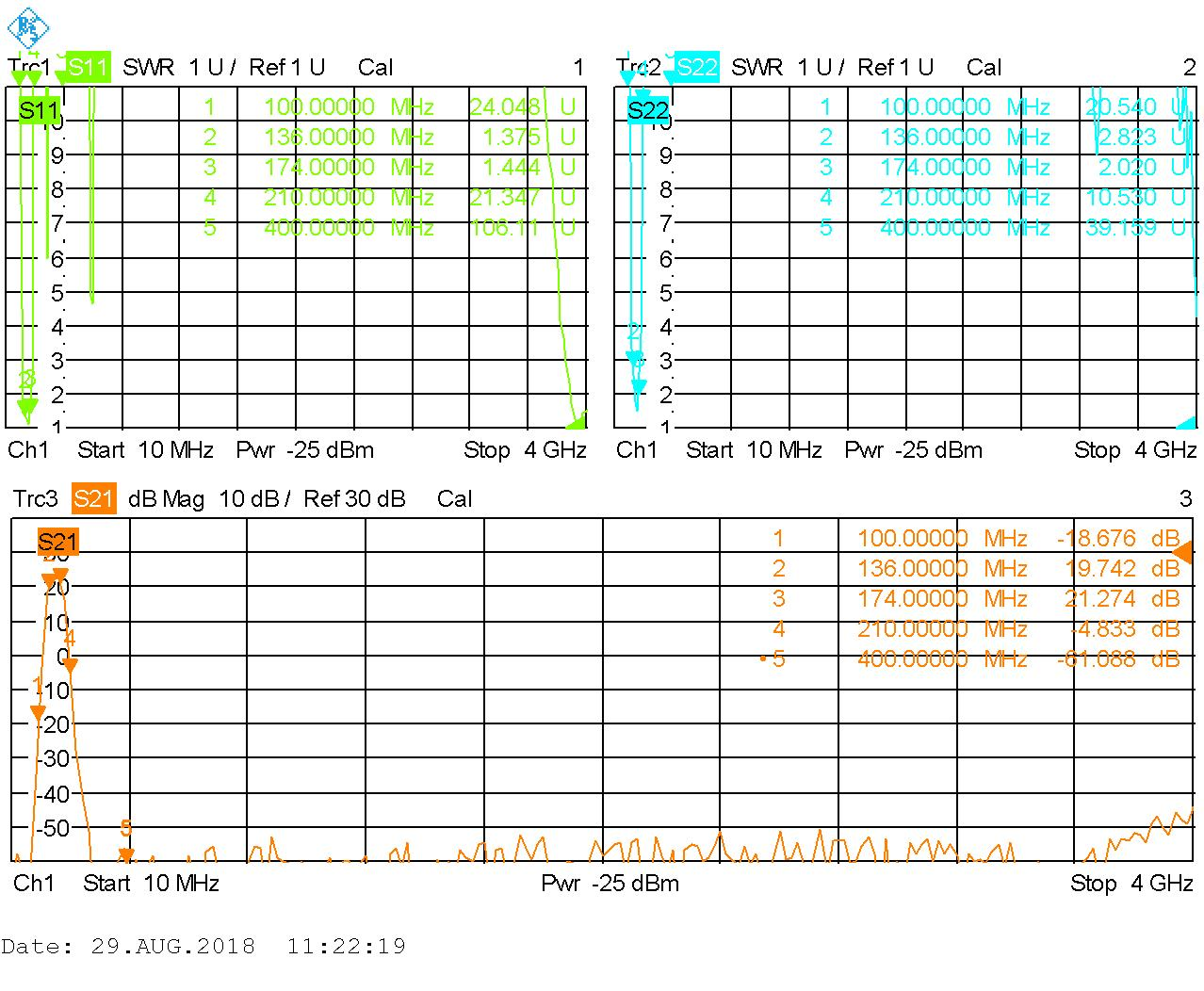

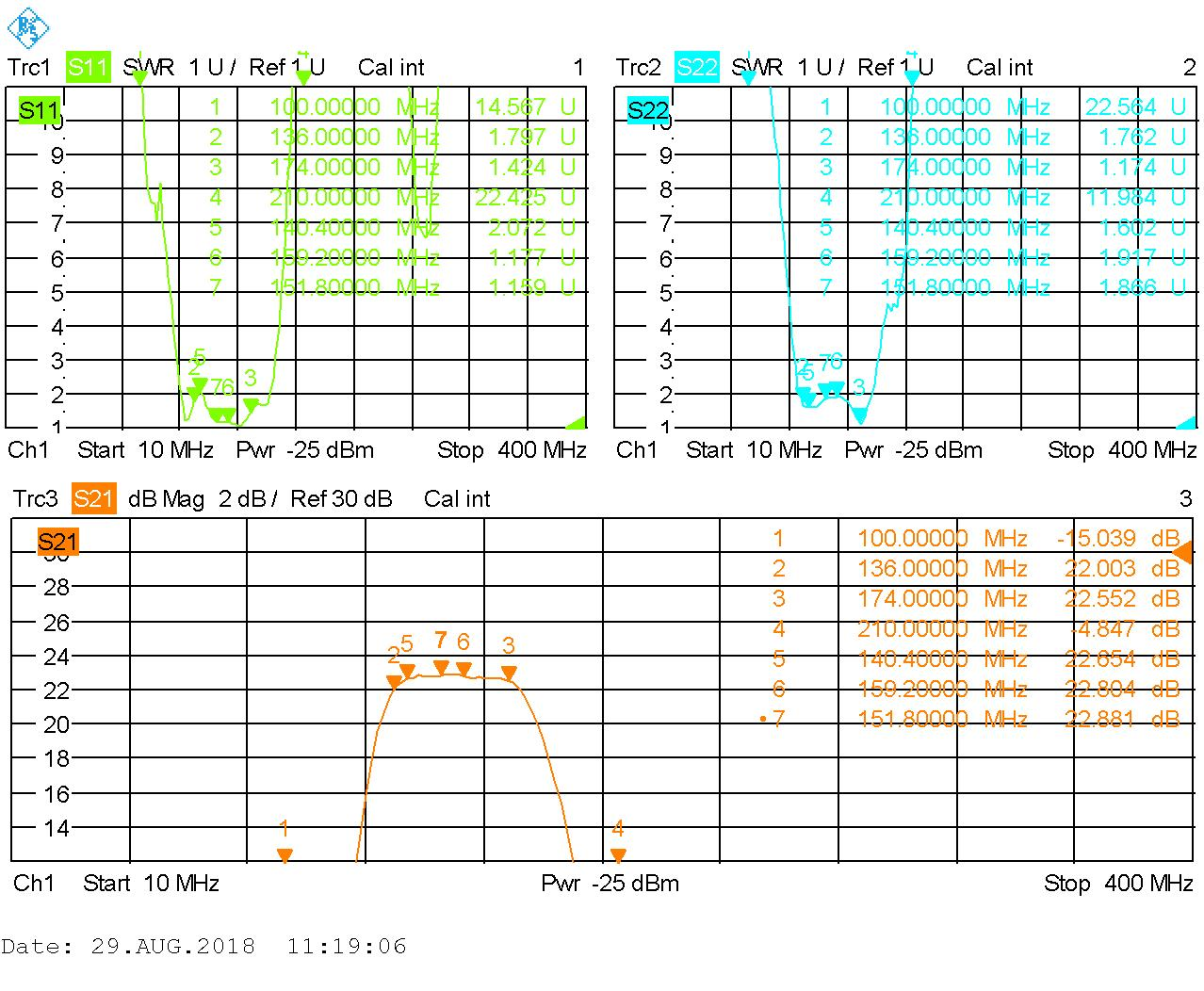

| КСВН по входу/выходу не хуже | 2,0 / 2,0 |
| Точка компрессии по выходу P1 дБ | не менее плюс 18 дБм |

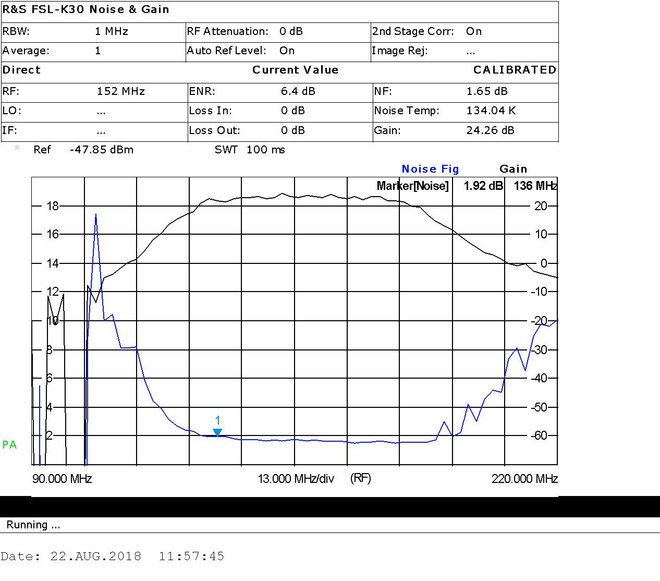

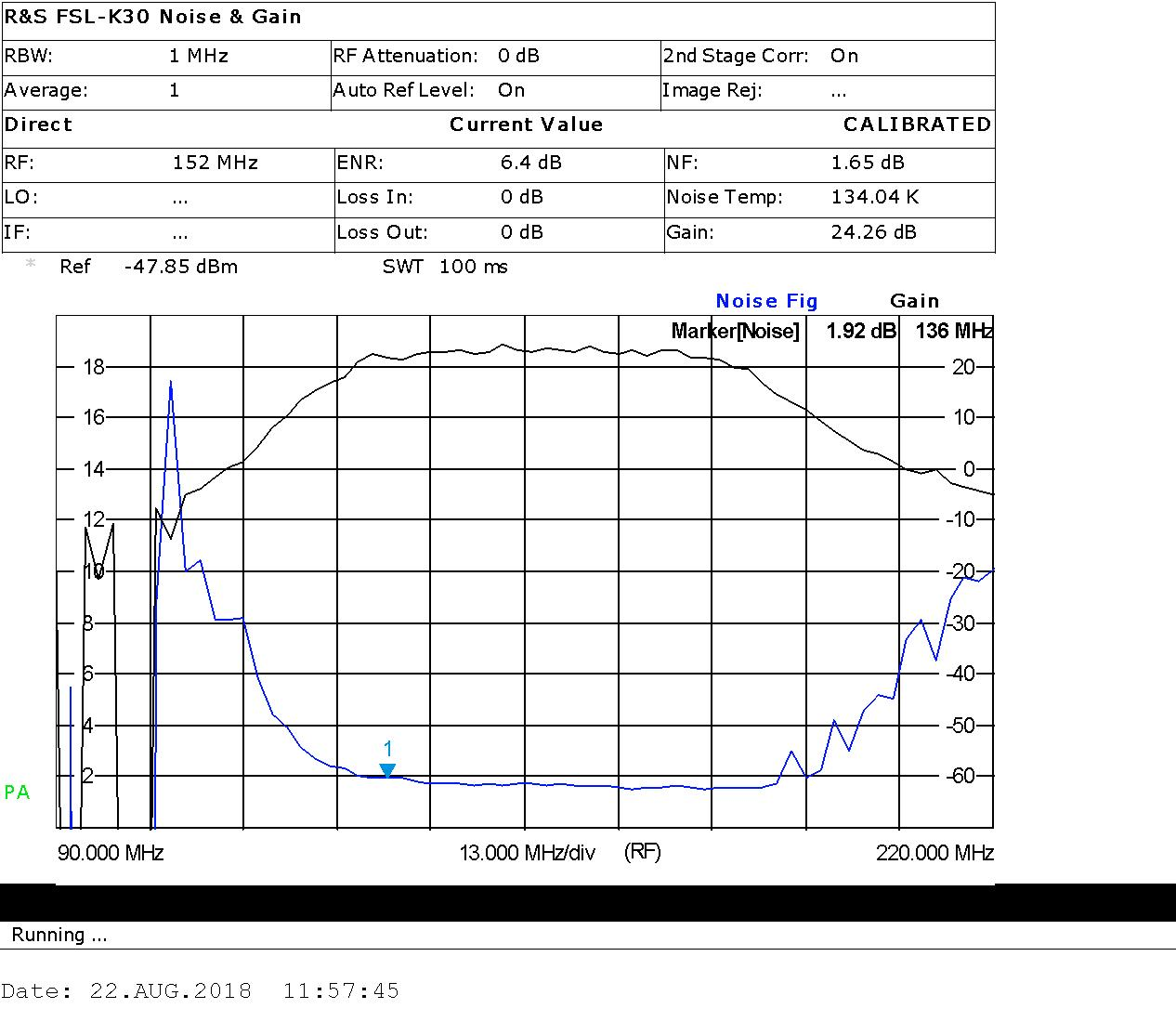

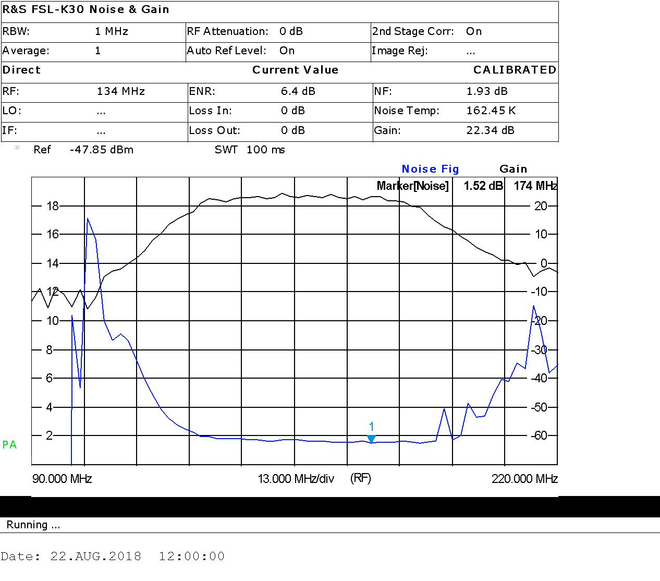

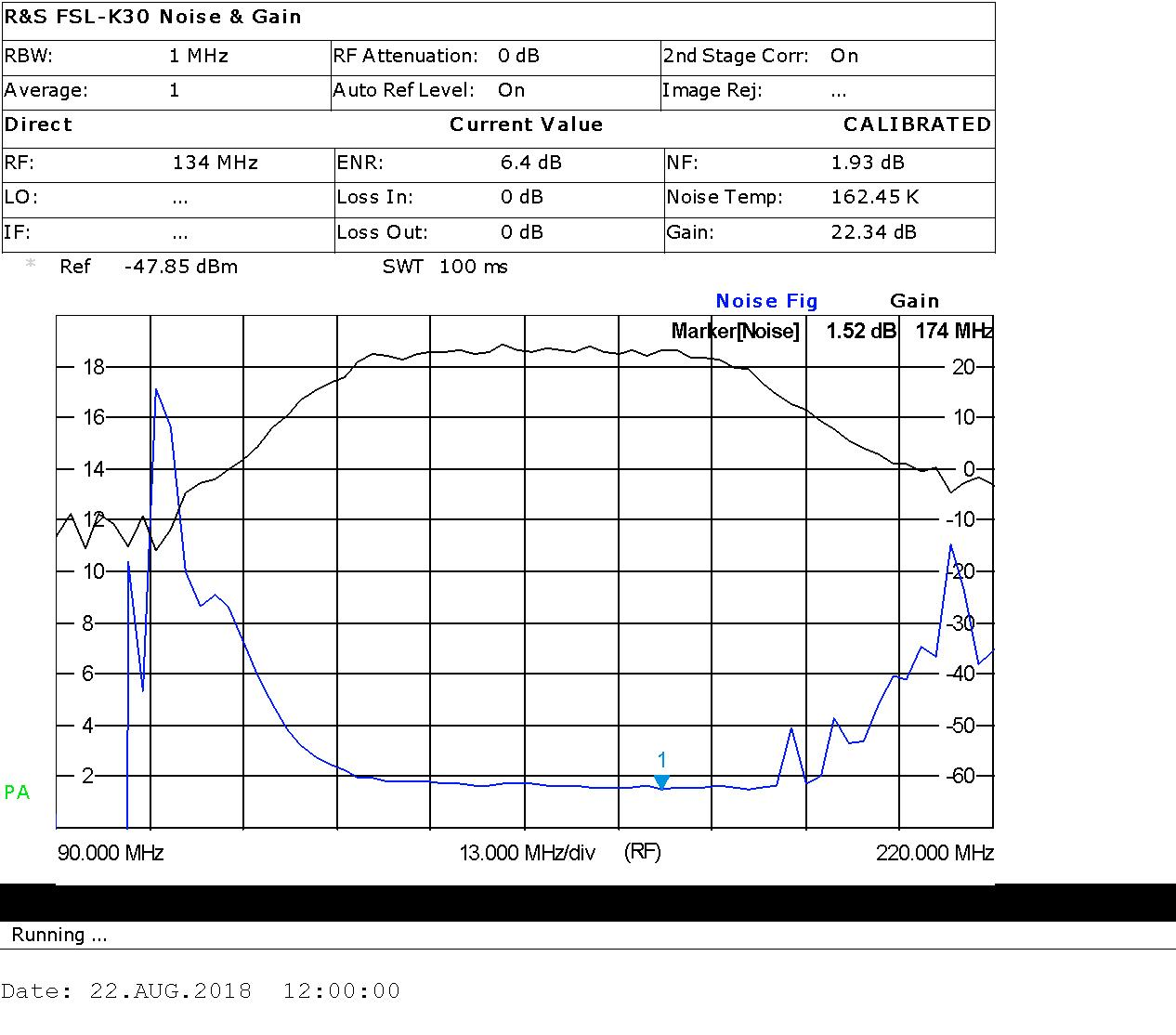

| Коэффициент шума в полосе рабочих частот | не более 3,0 дБ |
| Точка выхода IP3 | не менее плюс 37 дБм |
| Уровень входной мощности, не приводящей к повреждению изделия | не менее плюс 20 дБм |
| Наличие защиты ESD (РЧ) по портам входа/выхода | есть |
| Подача напряжения пиатния | через выходной коаксиальный разъем/внешний источник питания |
| Диапазон напряжений питания | 12 В ±20% |
| Ток потребления | не более 250 мА |
