SW_400_6000_1X2_6section
Коммутатор 1Х2 6 секций с рабочим диапазоном частот 400 - 6000 МГц.
В коммутаторе реализована возможность создать 2 группы независимого управления переключением из 6 секций в любом порядке. Кроме собственных 2 тумблеров (для 2-х независимых групп) управления, в коммутаторе реализована возможность управления от дистанционно удаленного пульта с приоритетом управления. Соединение по проводному шлейфу.
Максимальная длительность фронта/спада (T_rise/T_fall) = 4 мс.
Габариты = 392 мм Х 50 мм Х 22.4 мм, без учета разъёмов. Разъёмы = "SMA-тип" или/и "N-тип".
| Диапазон рабочих частот | от 400 до 6000 МГц |
| Максимальная мощность сигнала холодного/горячего переключения |
|
| Защита переключения от горячего режима | По умолчанию 1 Вт |

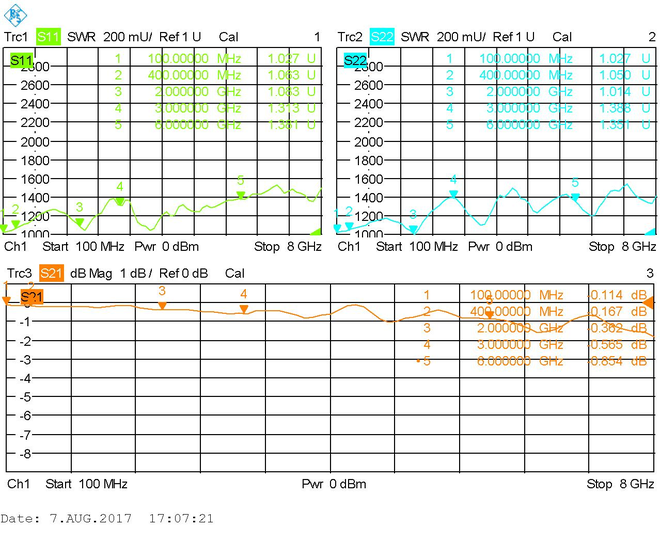

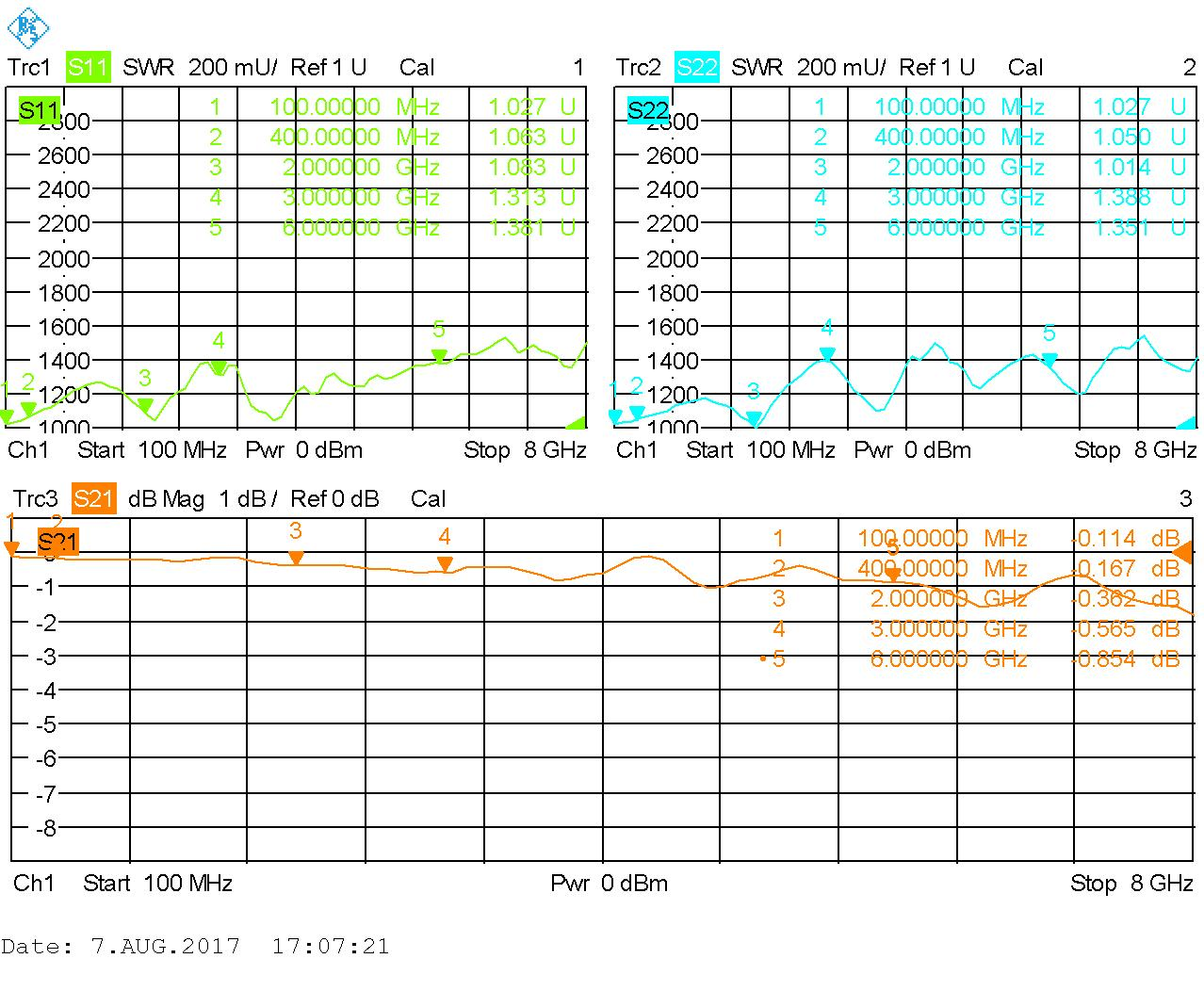

| Допустимые потери в рабочем диапазоне | не более (0,2 - 1) дБ |
| КСВ по входу/выходу | не хуже 1,5/1,5 |

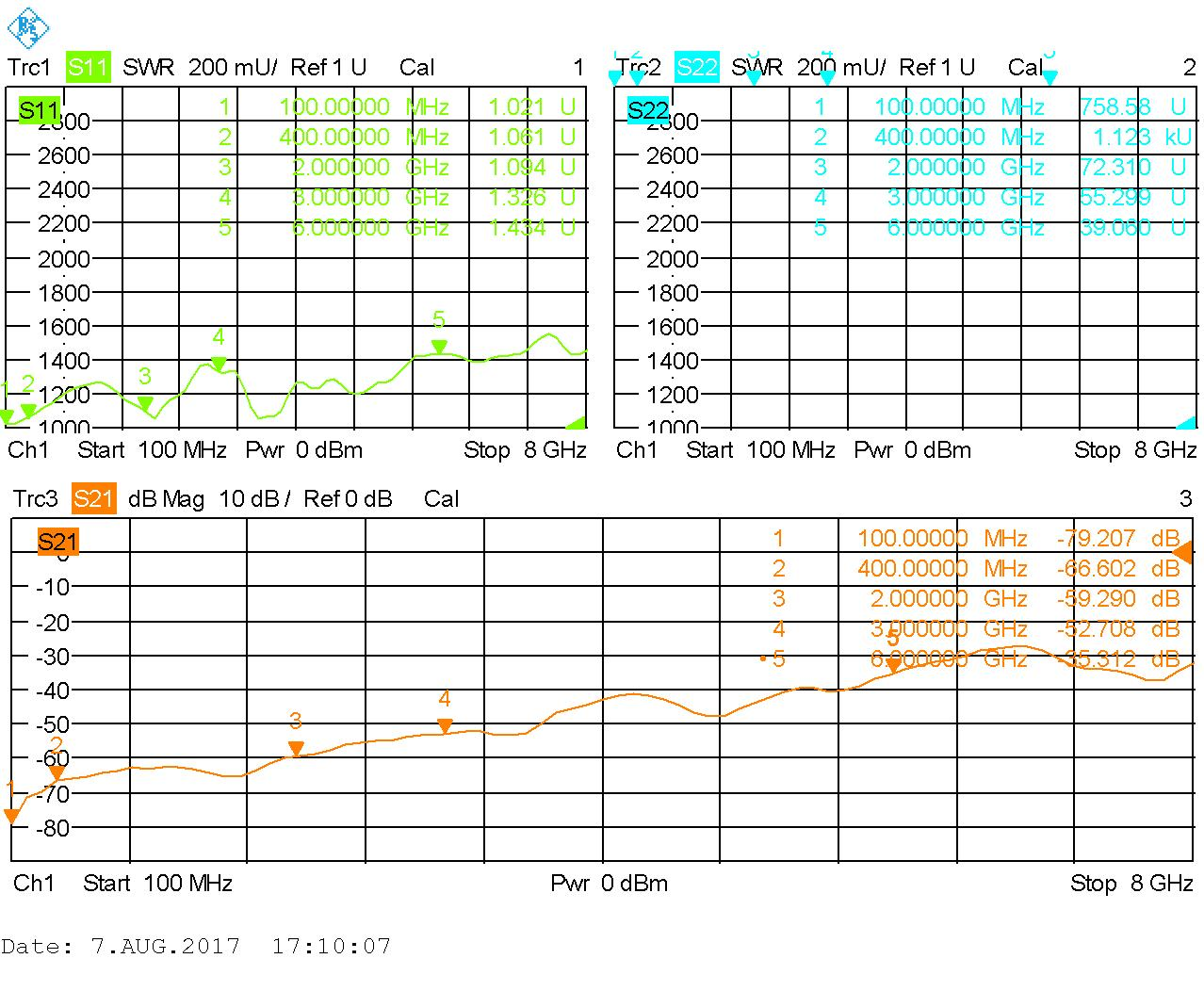

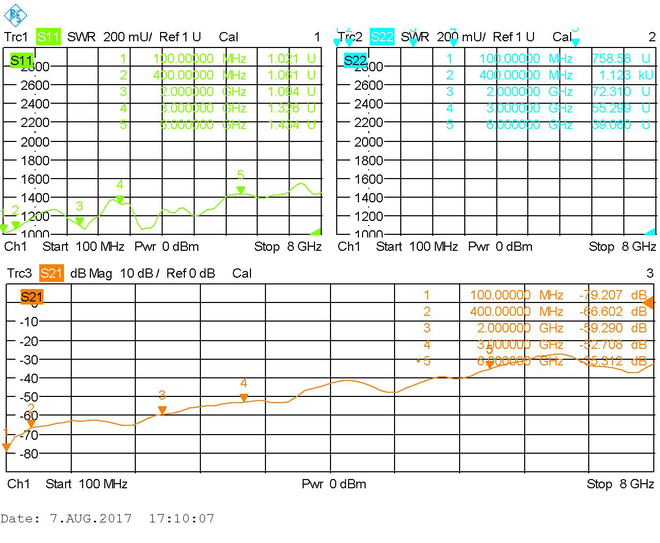

| Развязка между в одной секции | например между N-тип_1 и N-тип_3 не менее 35 дБ |

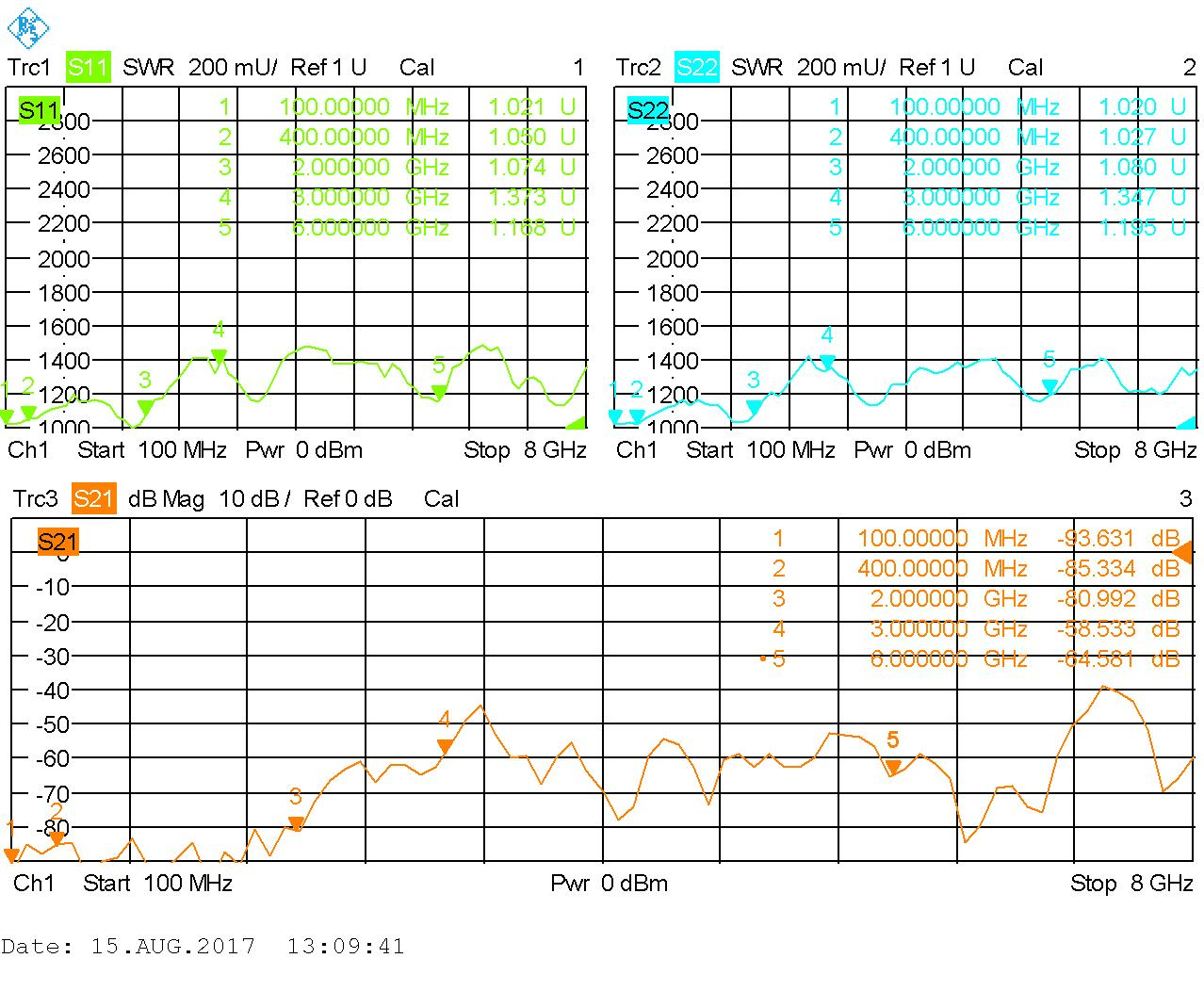

| Развязка между секциями | между N-тип_1 и N-тип_4 не менее 64 дБ |
| Напряжение питания | 9 - 36 В |
