mod_300_2700
Конвертер с диапазоном частот входного сигнала - от 300 до 2700 МГц и с диапазоном частот выходного сигнала от 550 до 950 МГц.
Особеннсти:
- в конверторе реализован аттенюатор в 31,75 дБ с шагом перестройки 0,25 дБ для уменьшения коэффициента передачи;
- в конверторе реализована возможность выключения одного усилителя для уменьшения коэффициента передачи на один шаг в 15 дБ;
- в конверторе реализована возможность инжектирования на вход стабилизированного напряжения питания постоянного тока с защитой по току нагрузки 850 мА;
- в конверторе реализована возможность управления по интерфейсам: RS-232, USB 2.0, SPI.
Габариты = 288 мм Х 82 мм Х 40,1 мм, без учета разъёмов. Разъёмы = "SMA-тип" или/и "N-тип".
Вес = 897 гр., включая все разъёмы.
| диапазон частот входного сигнала | от 300 до 2700 МГц |
| диапазон частот выходного сигнала | от 550 до 950 МГц |

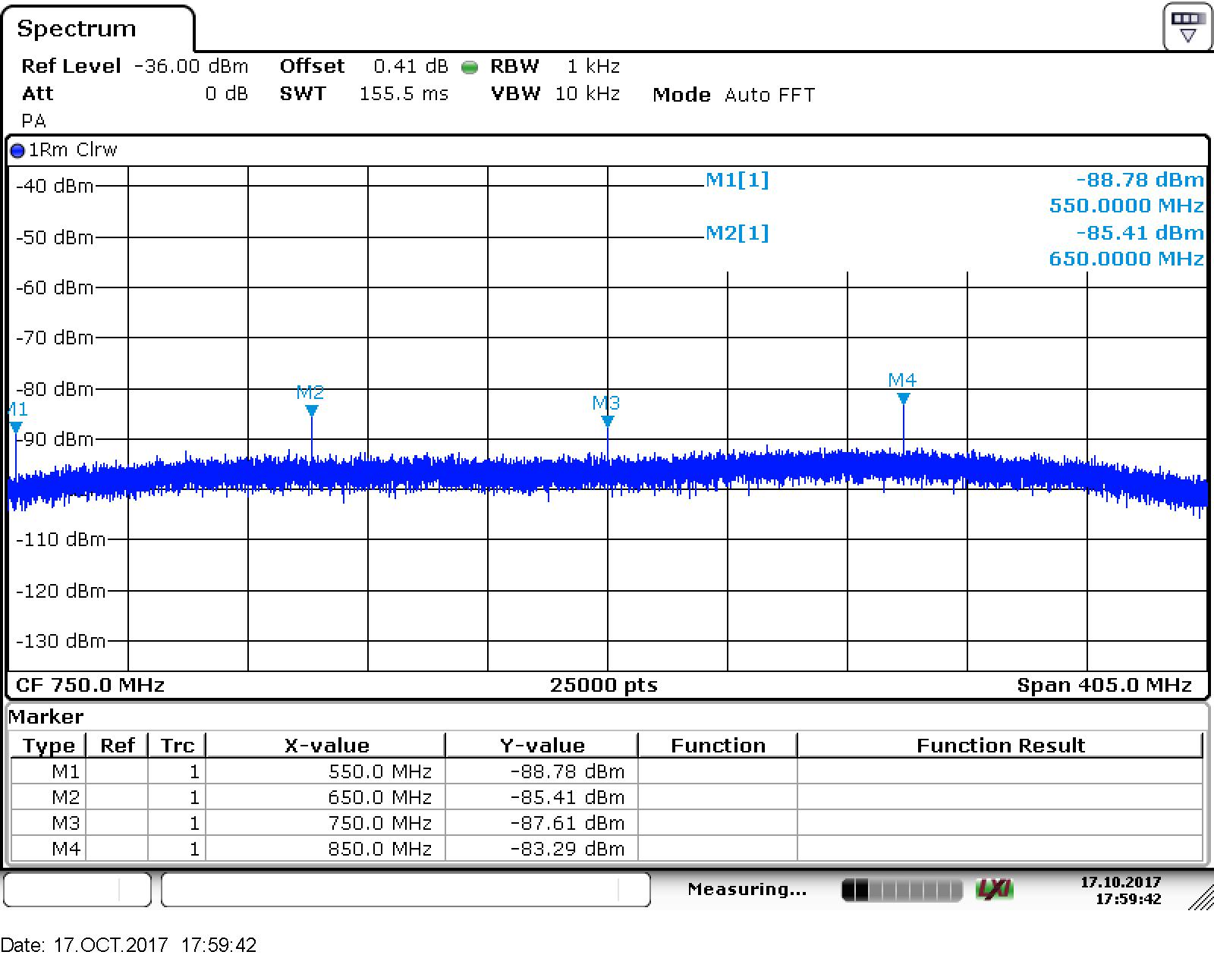

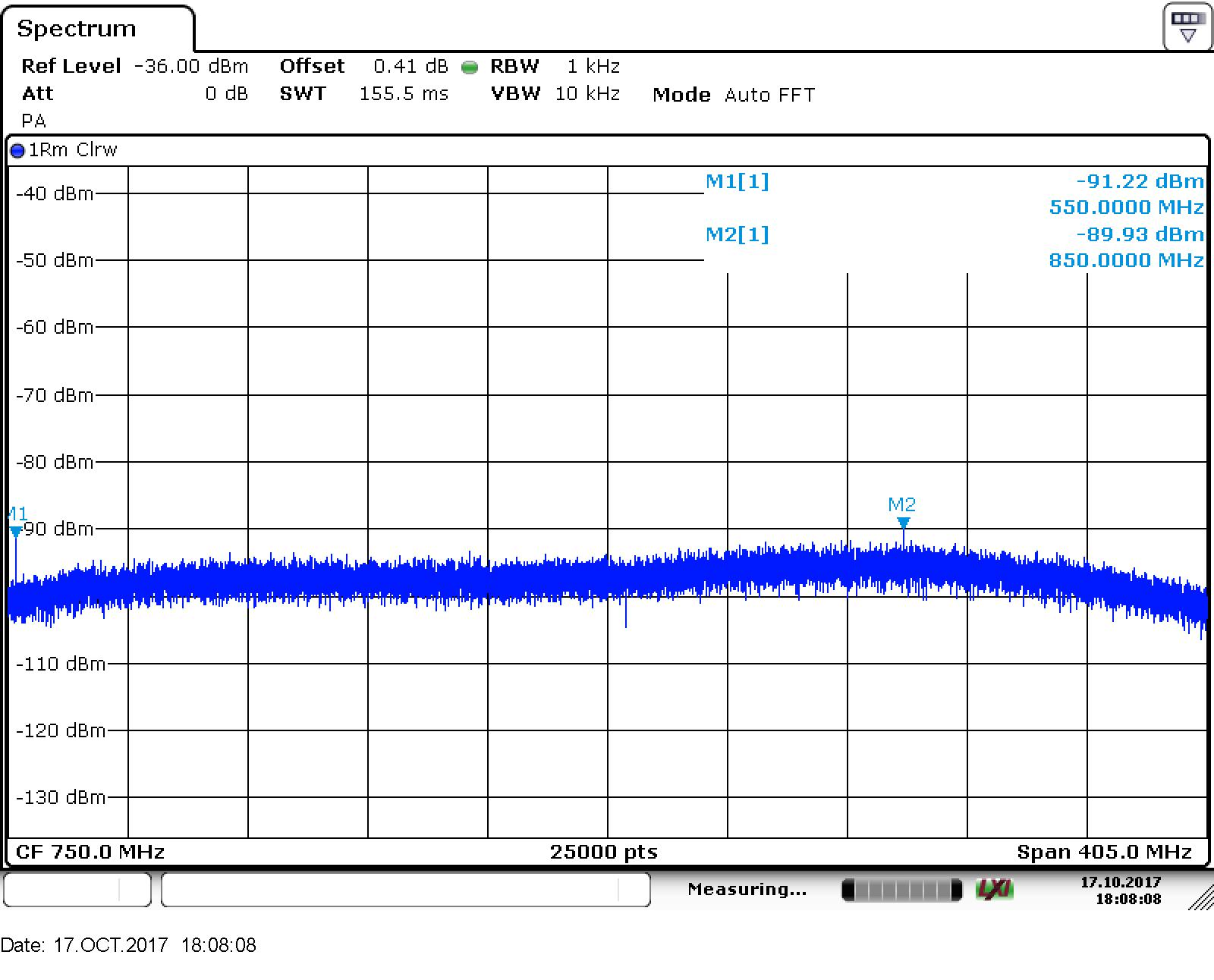

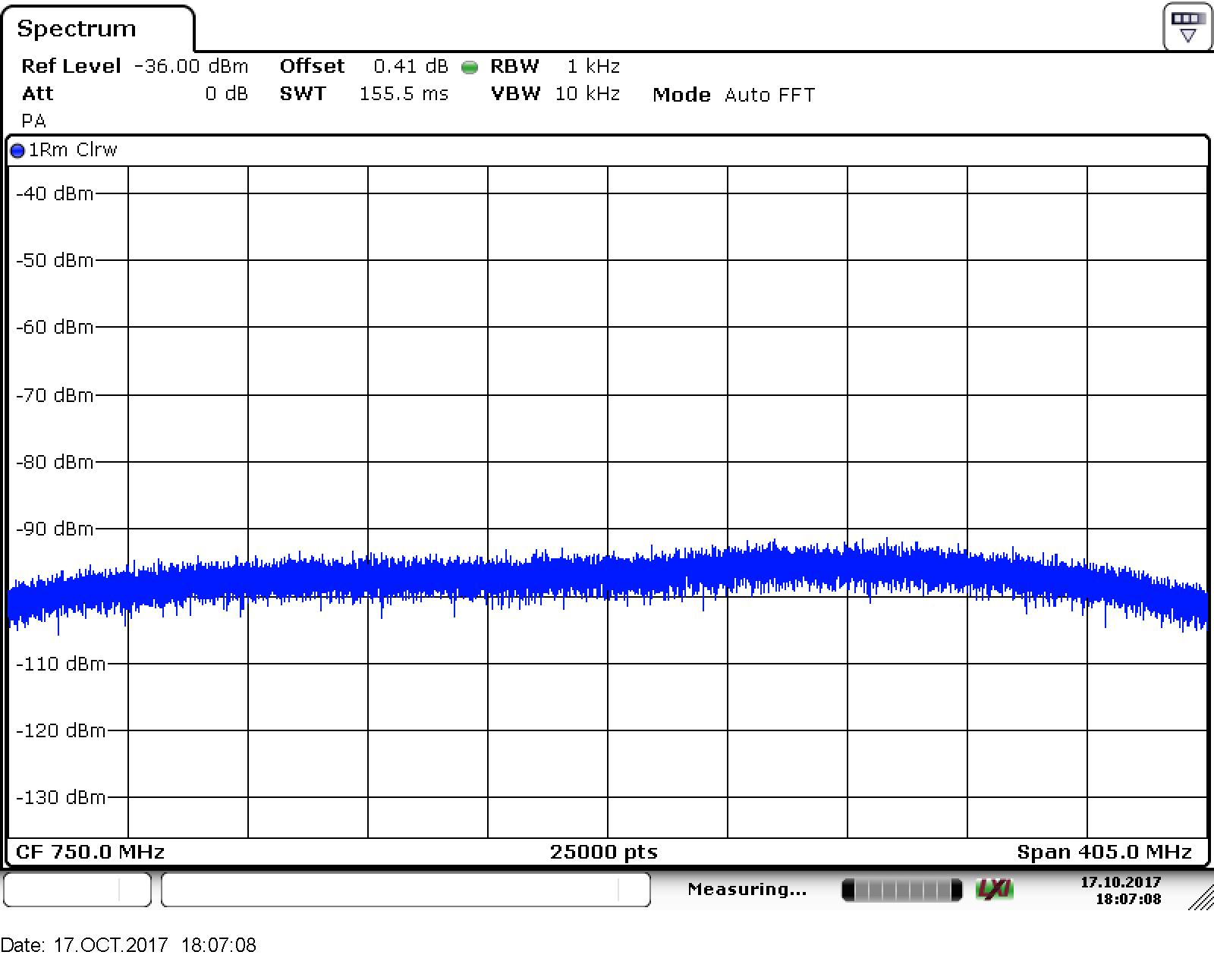

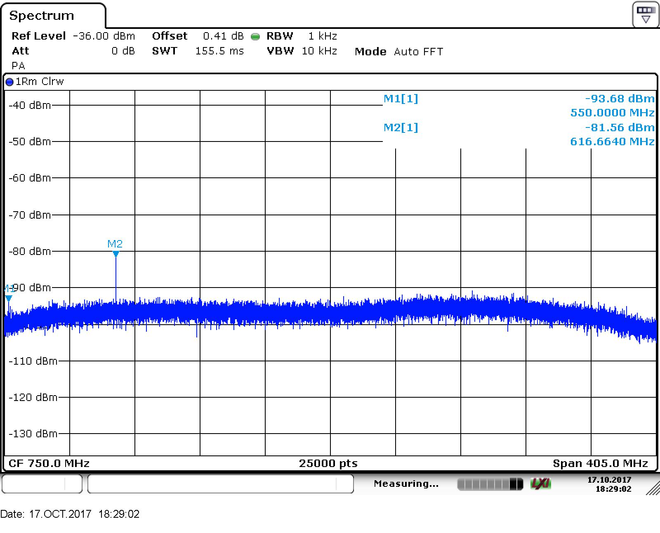

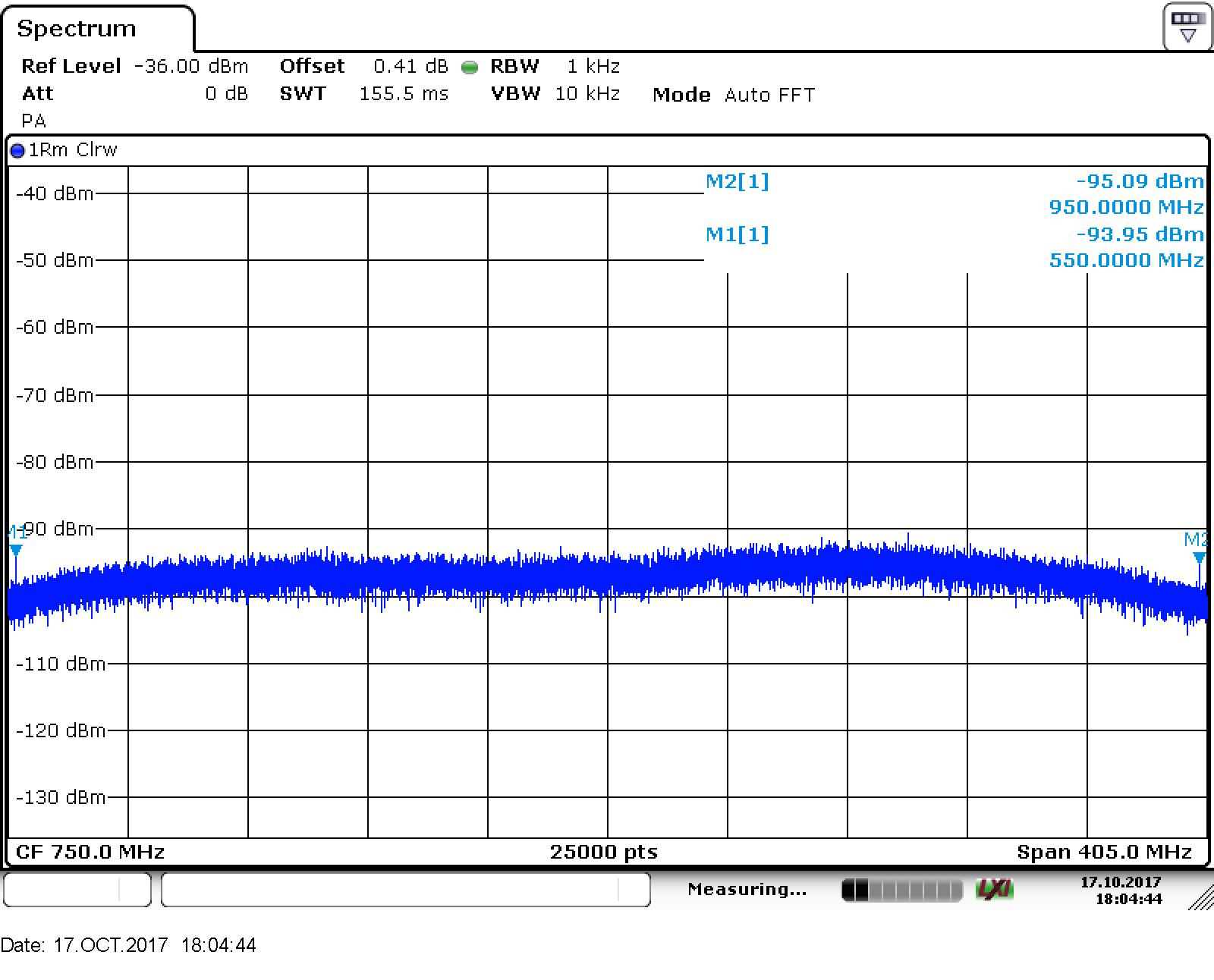

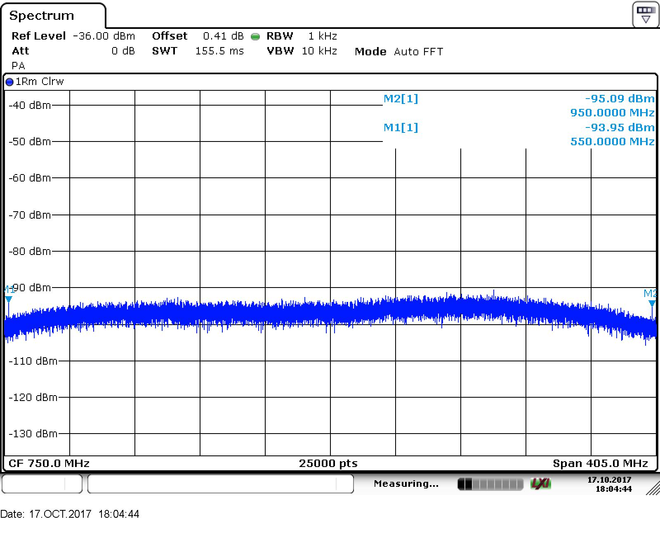

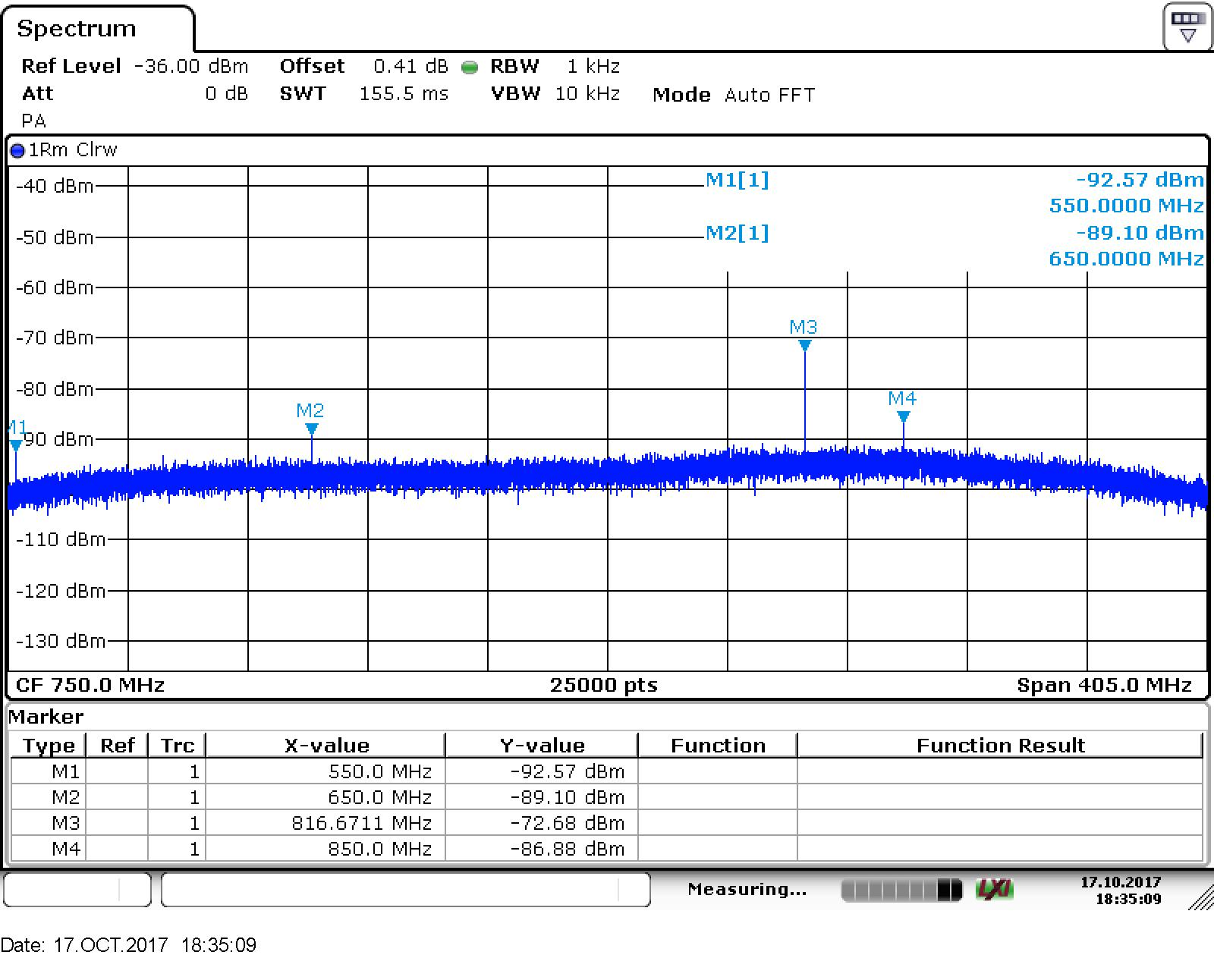

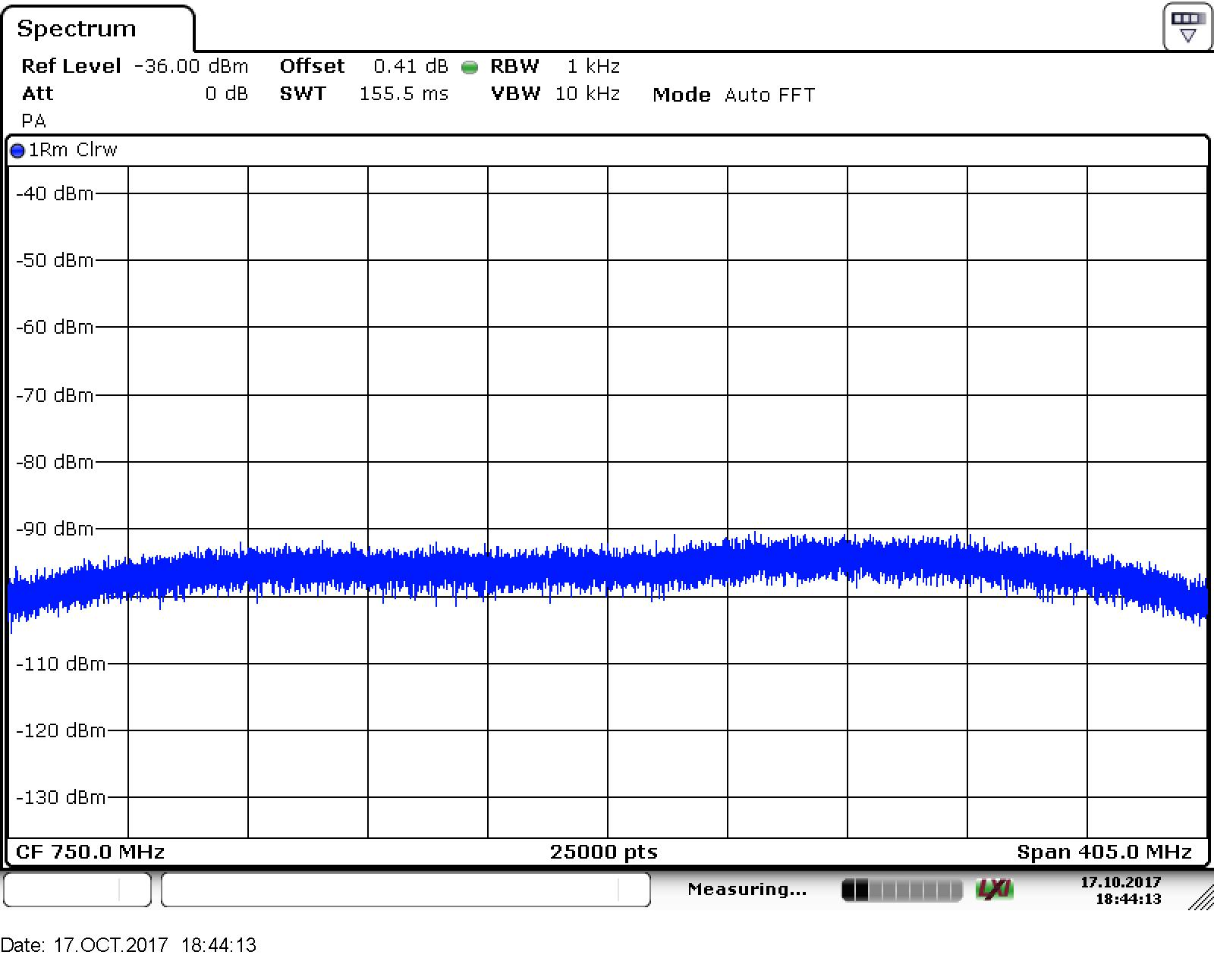

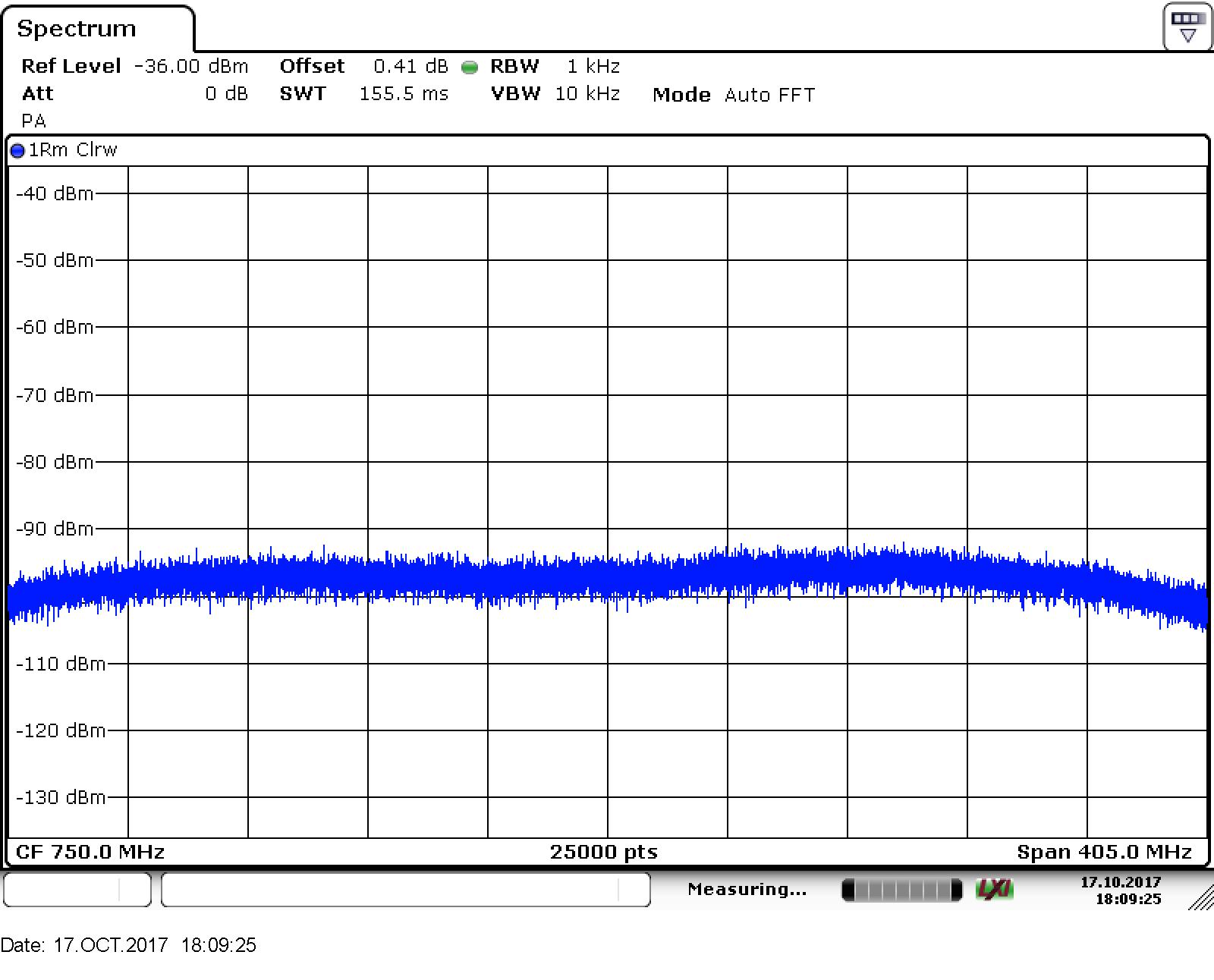

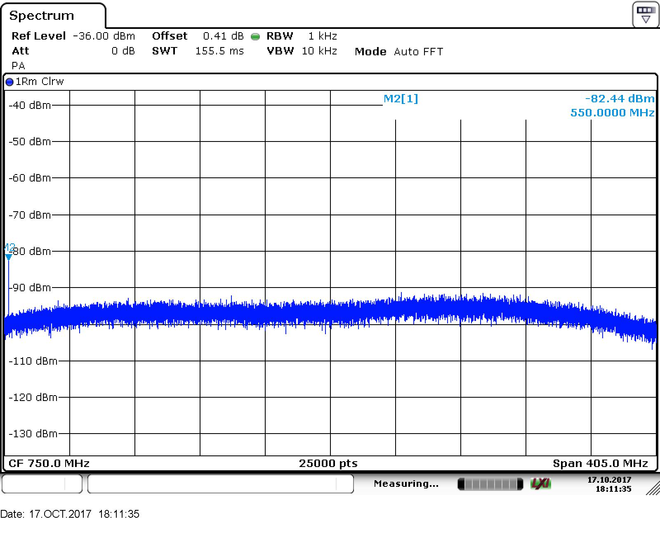

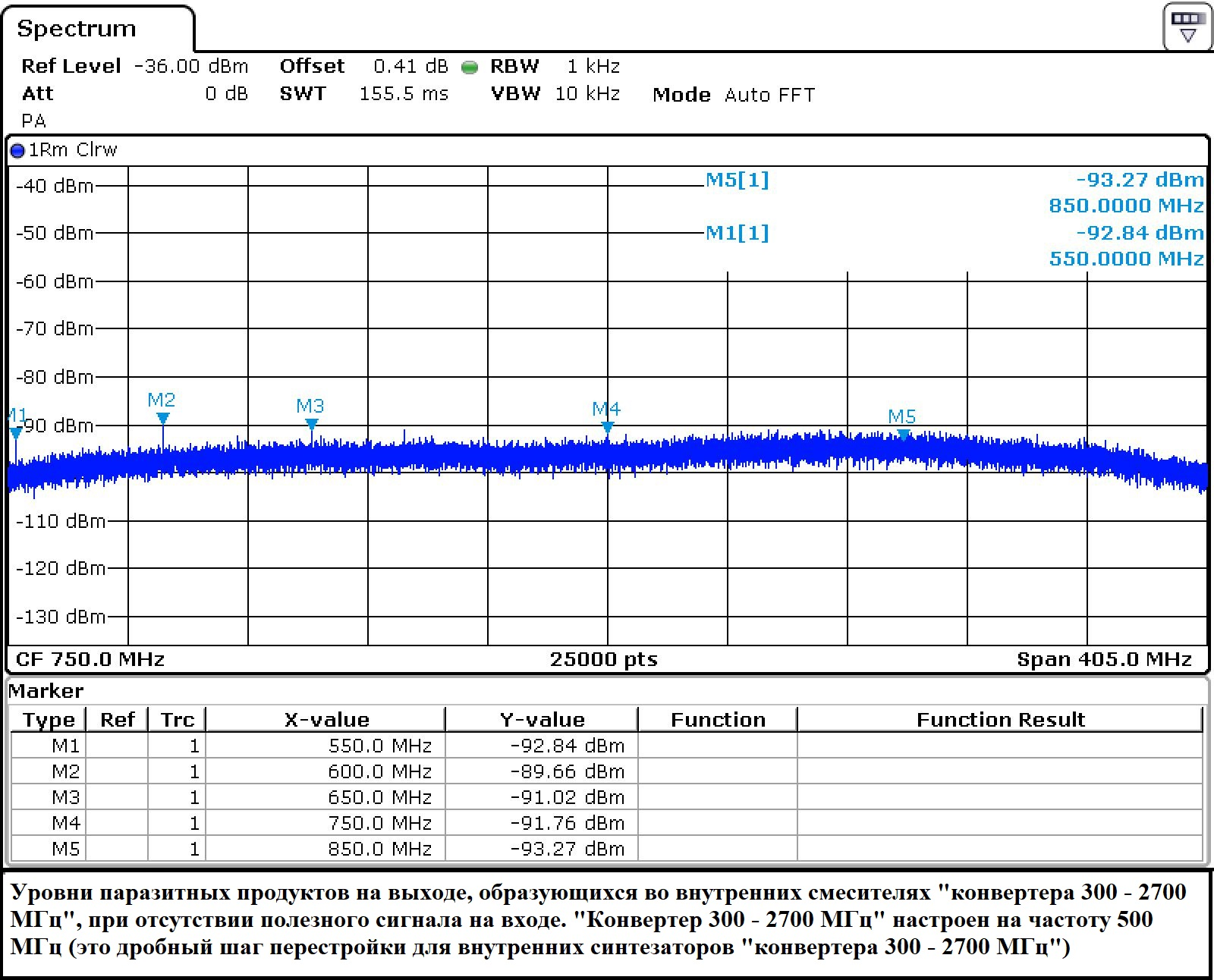

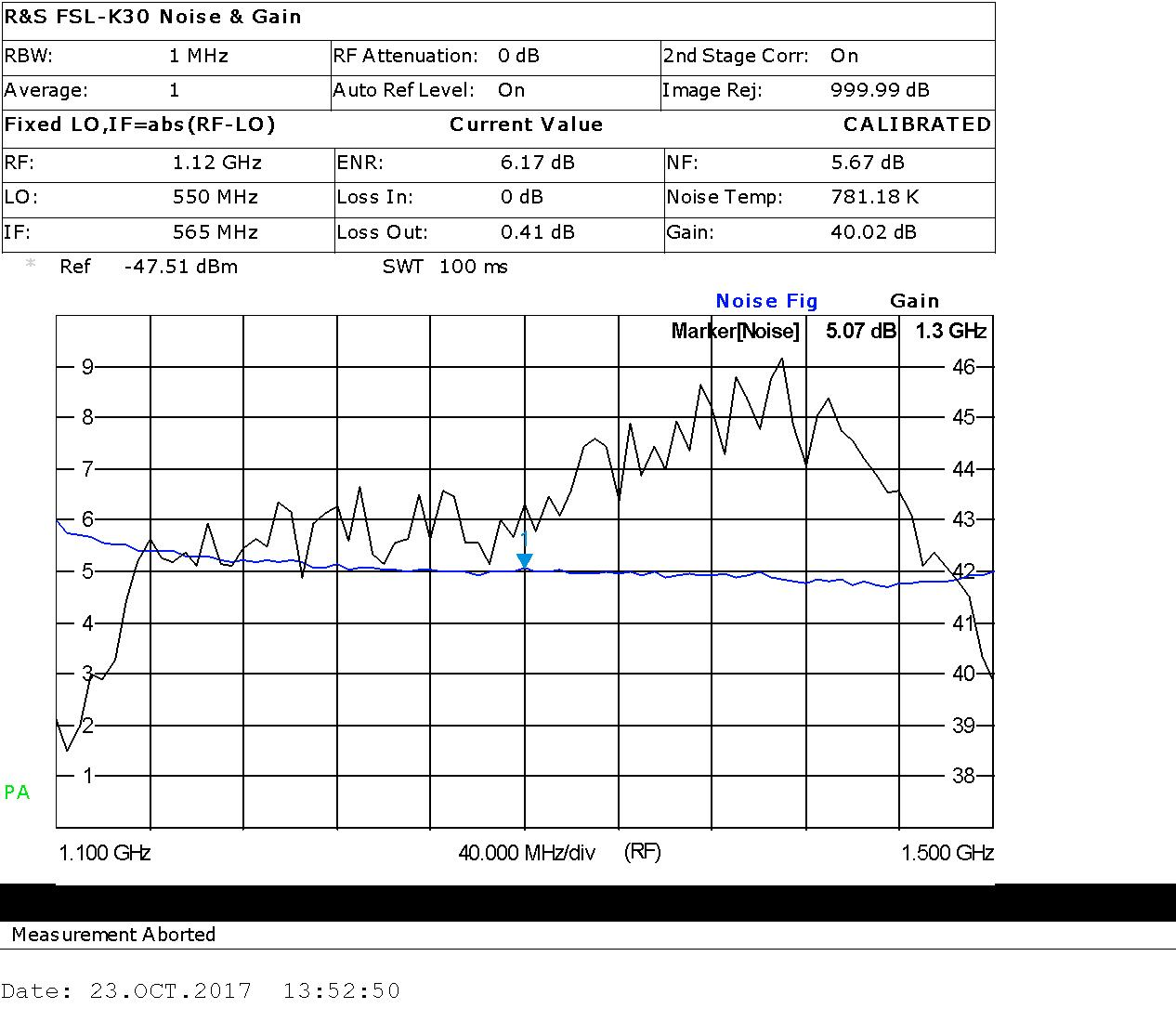

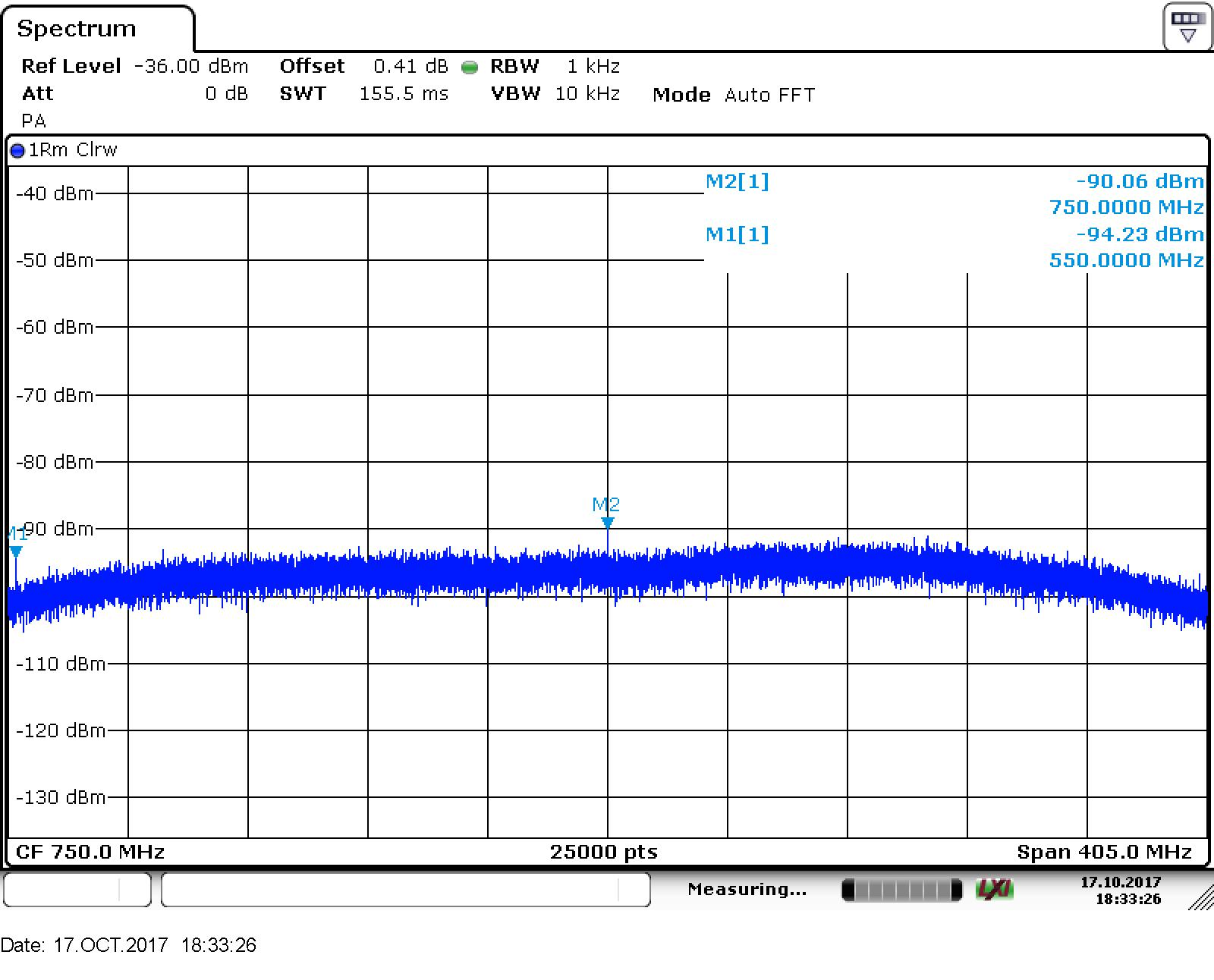

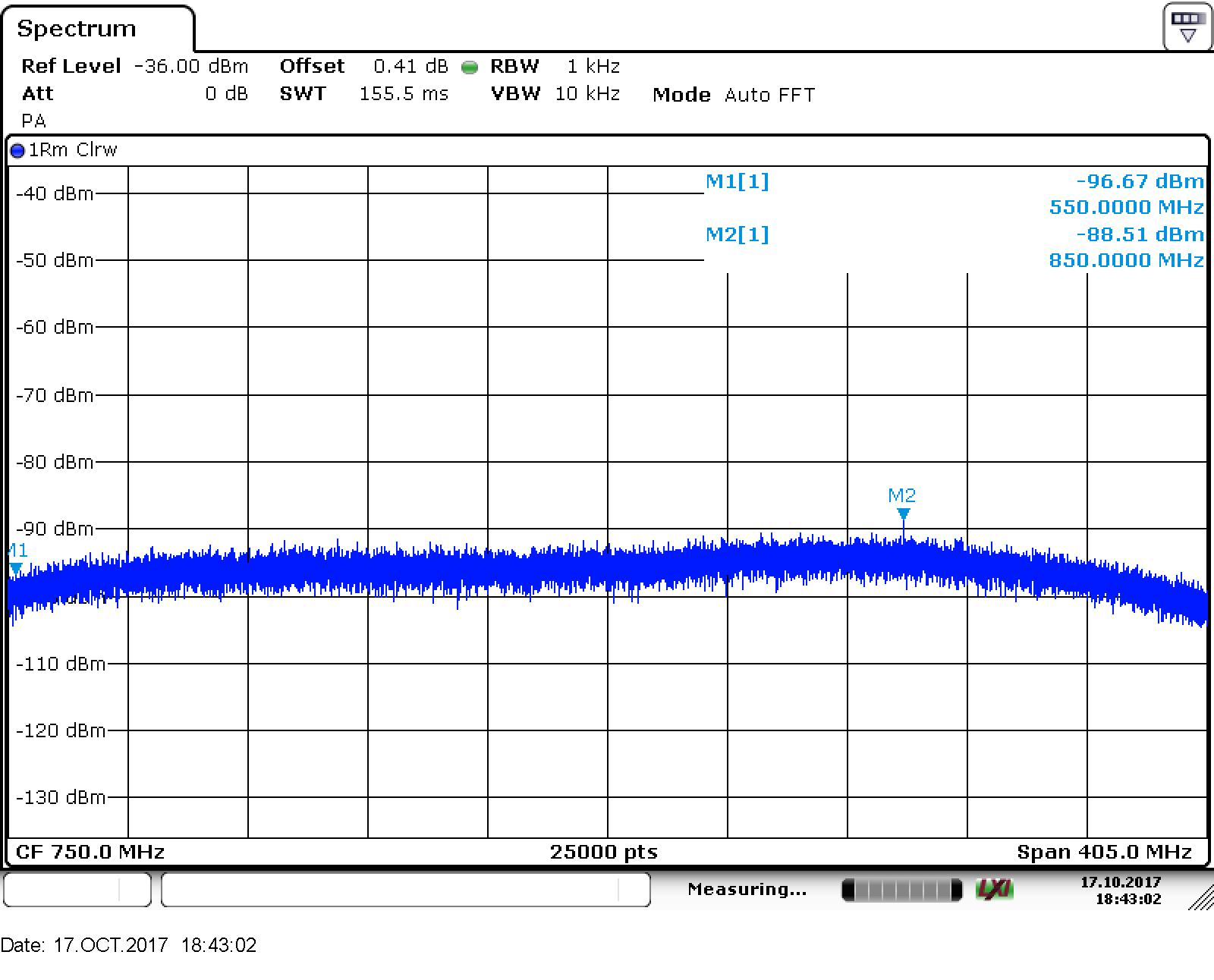

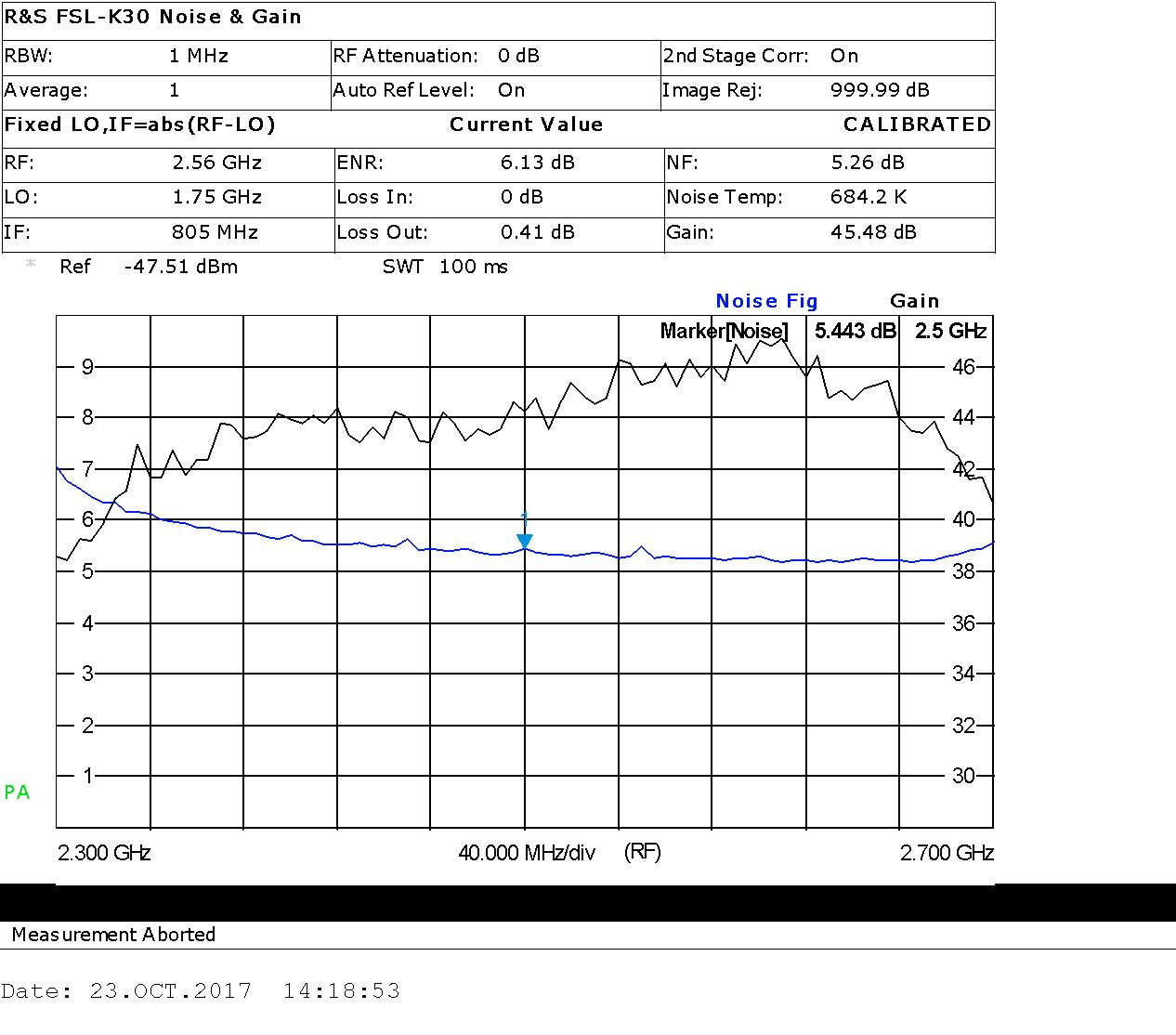

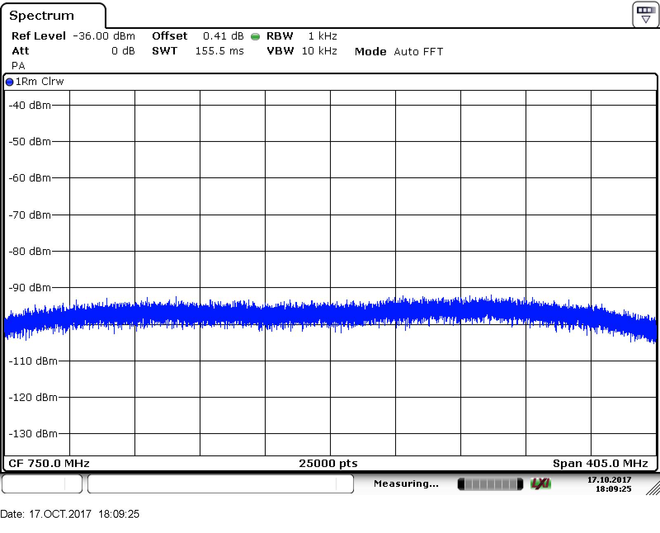

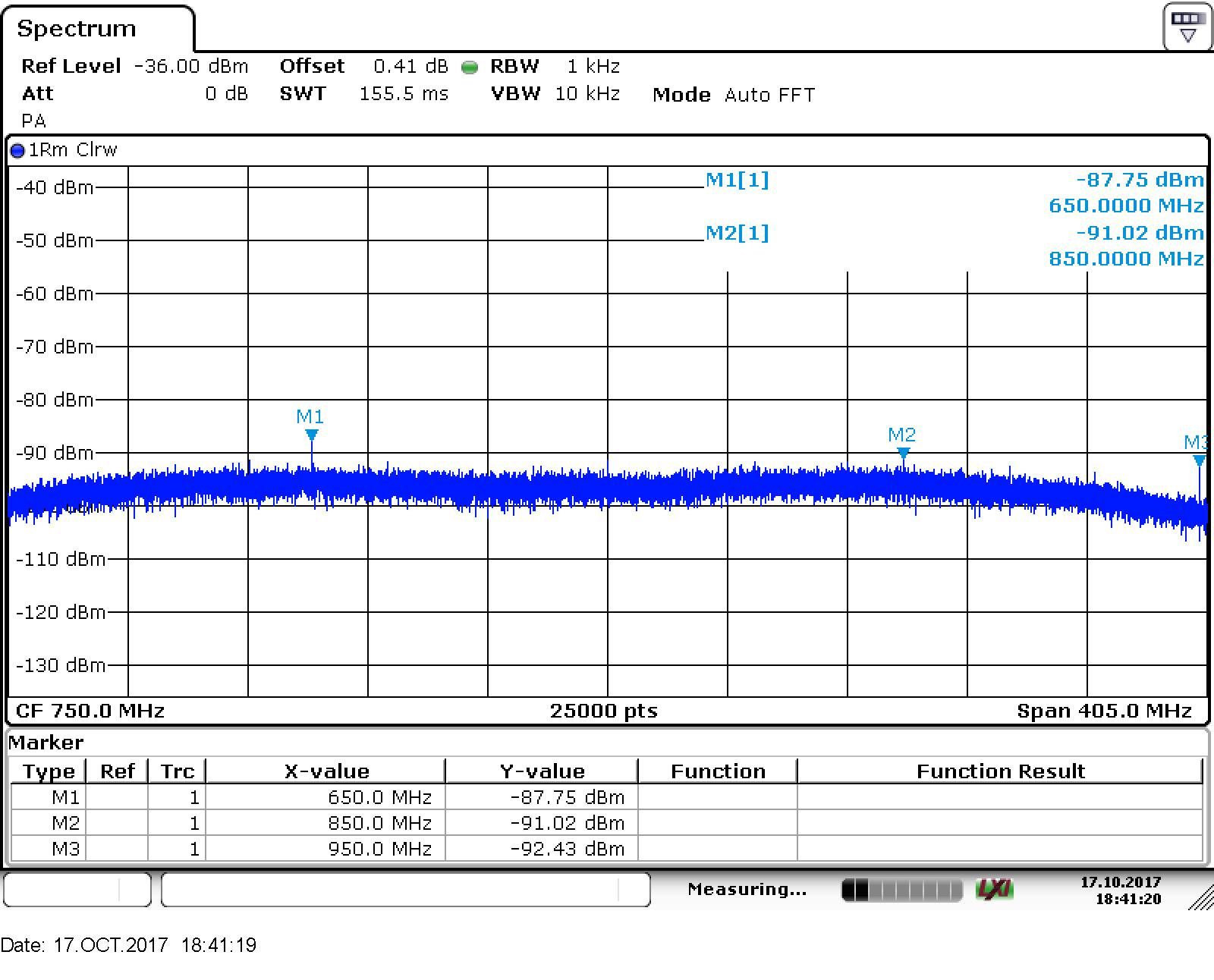

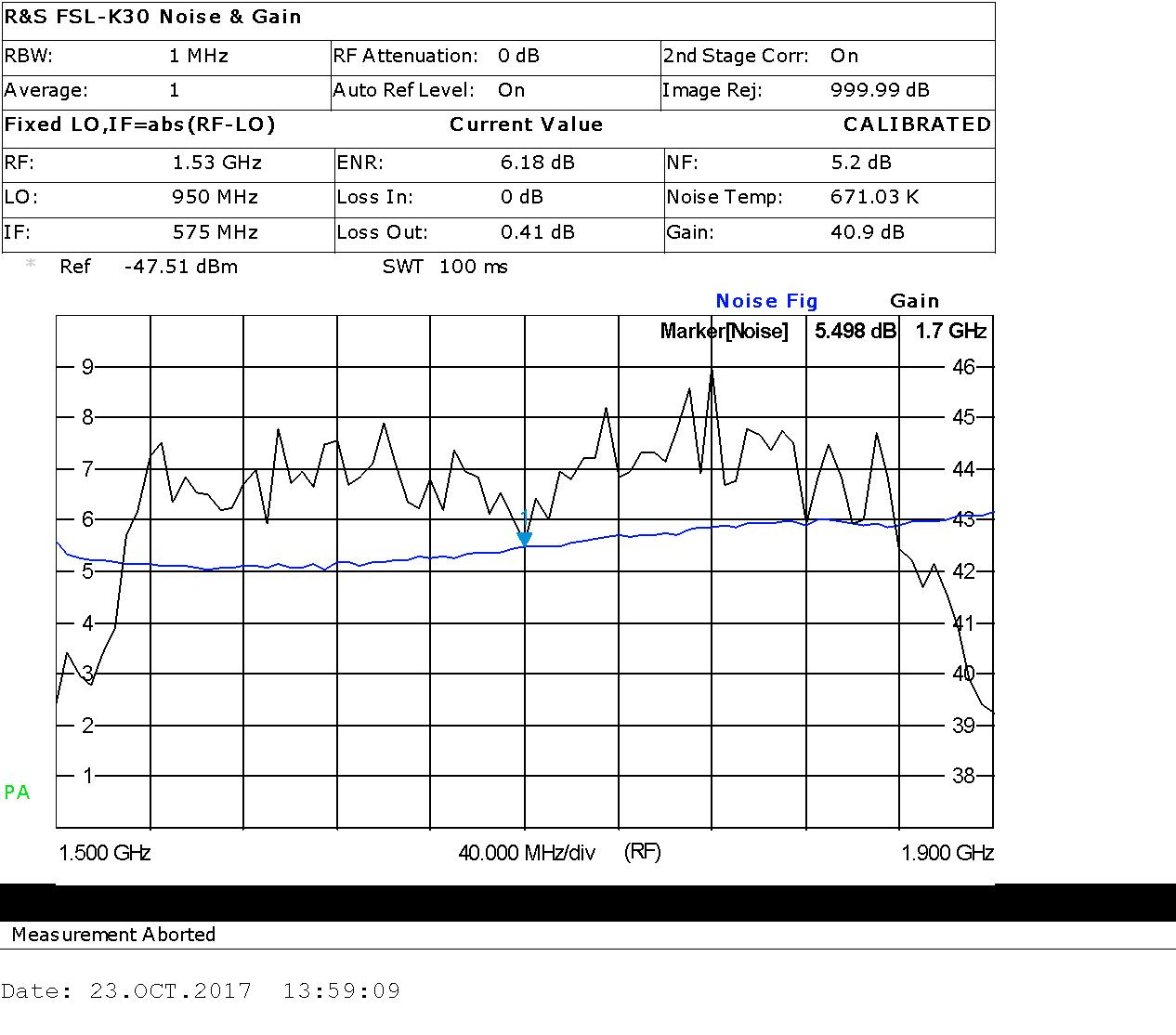

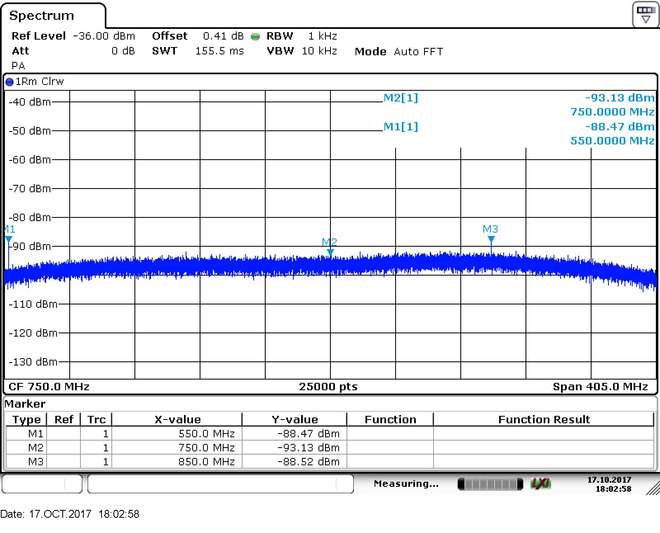

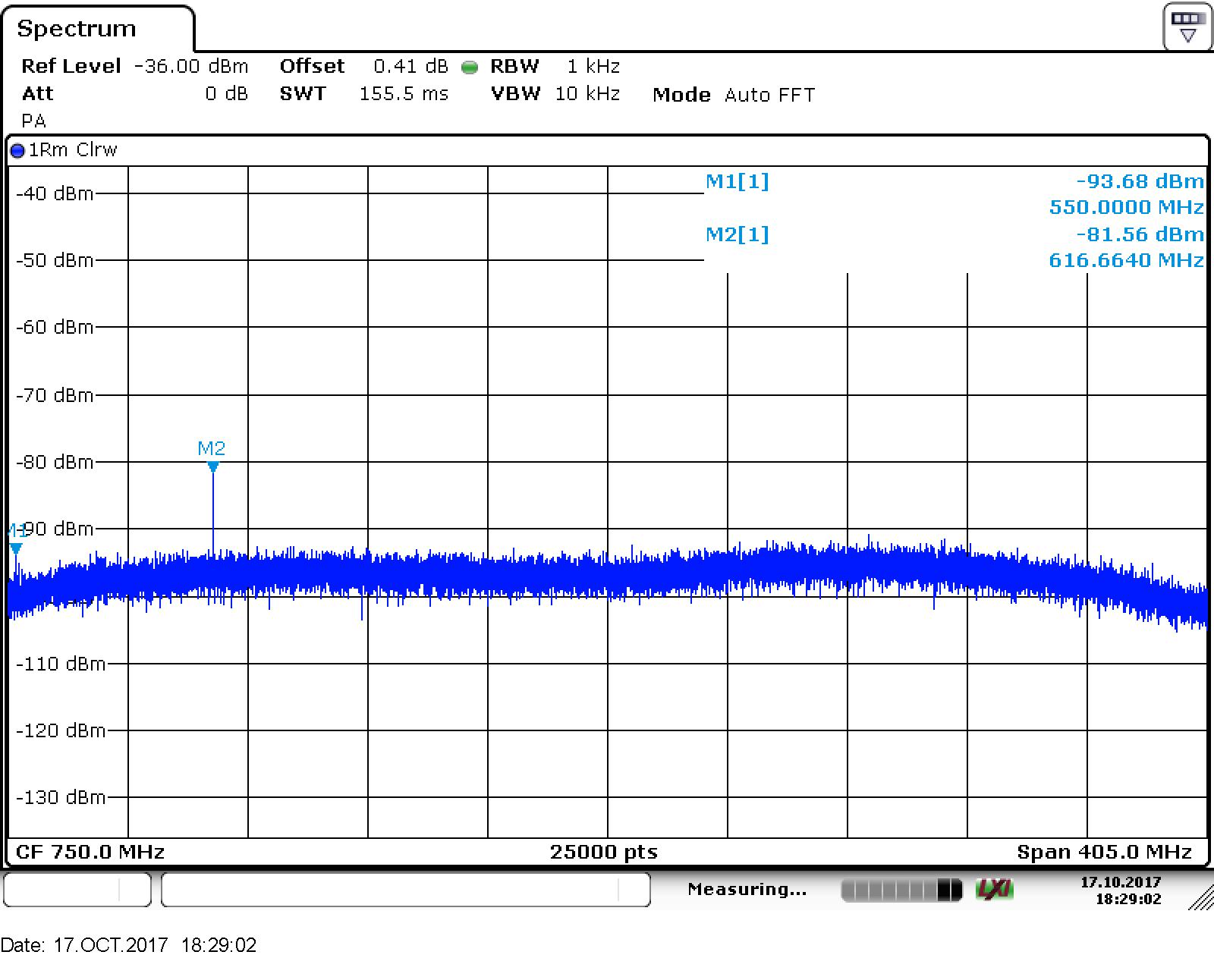

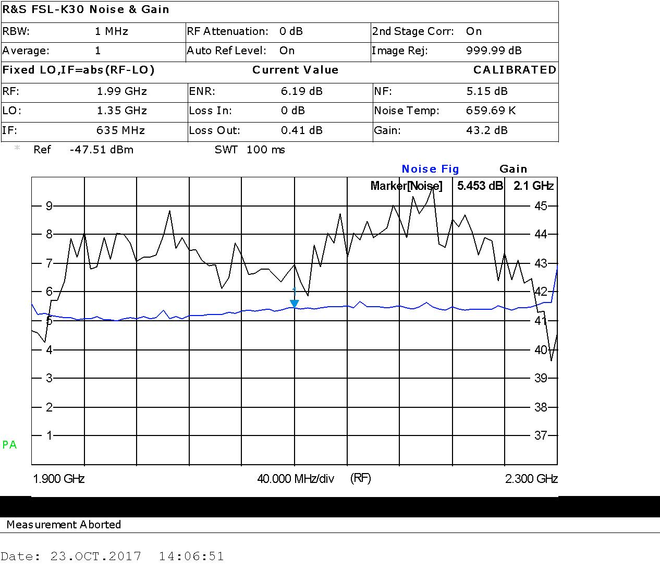

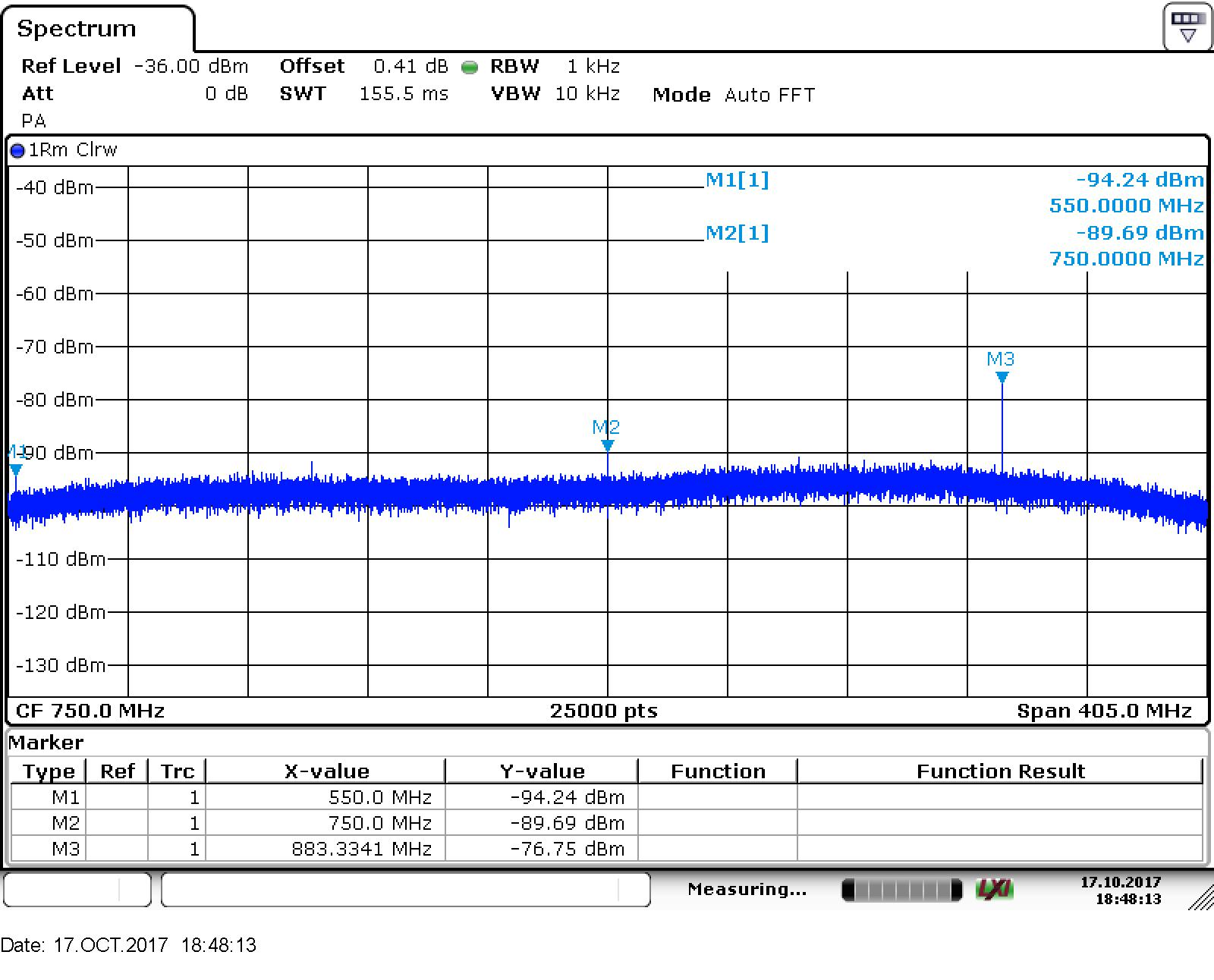

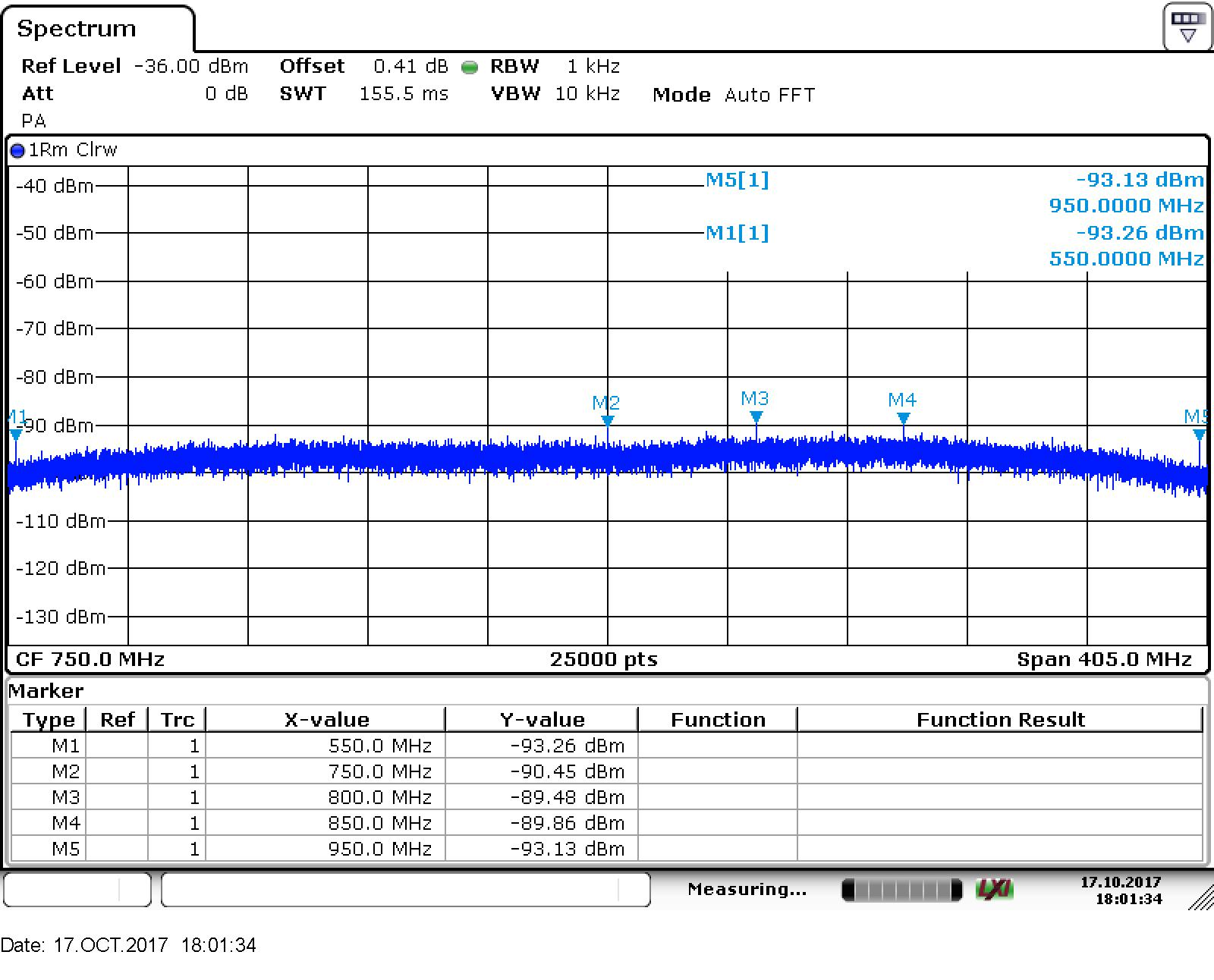

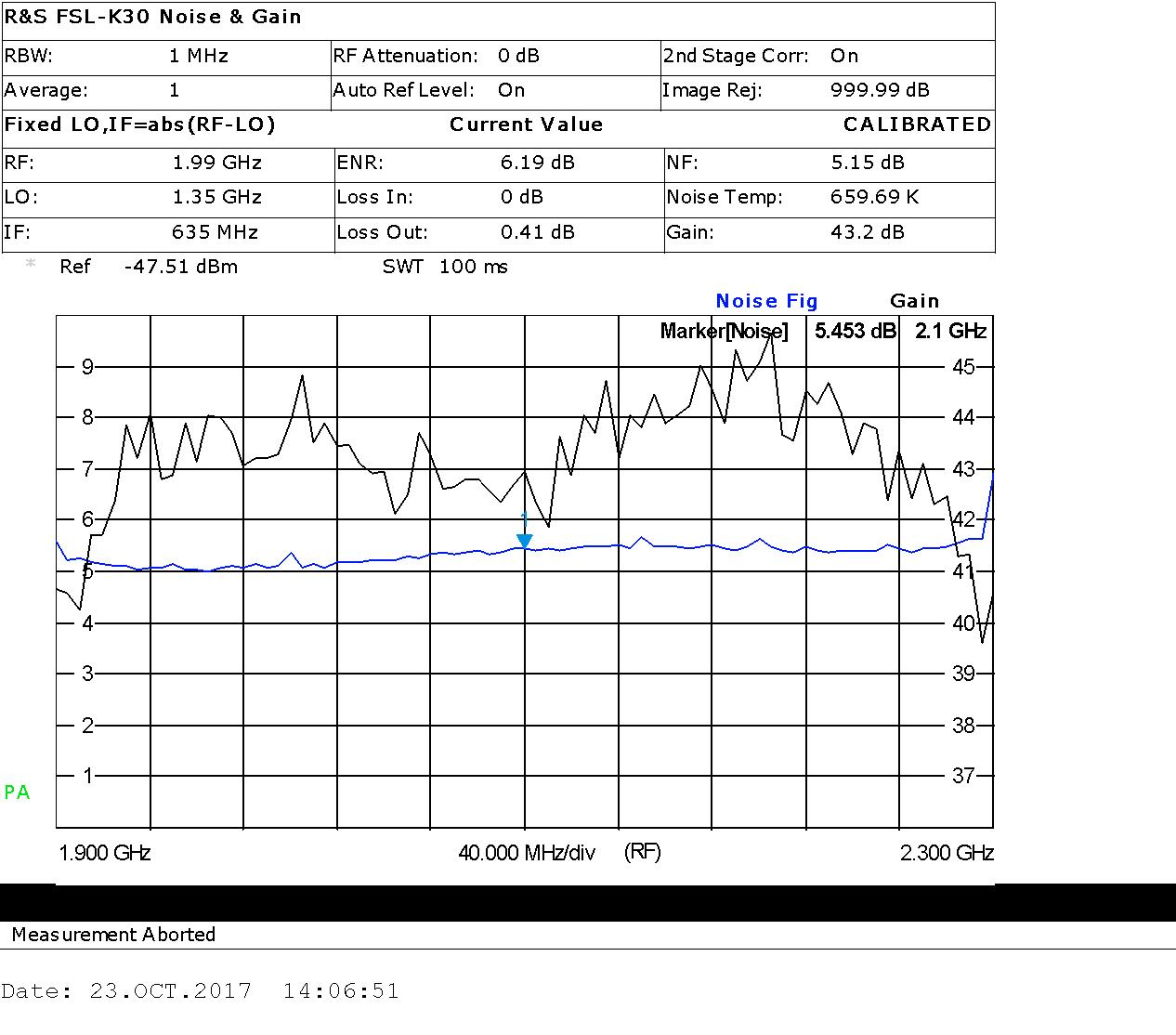

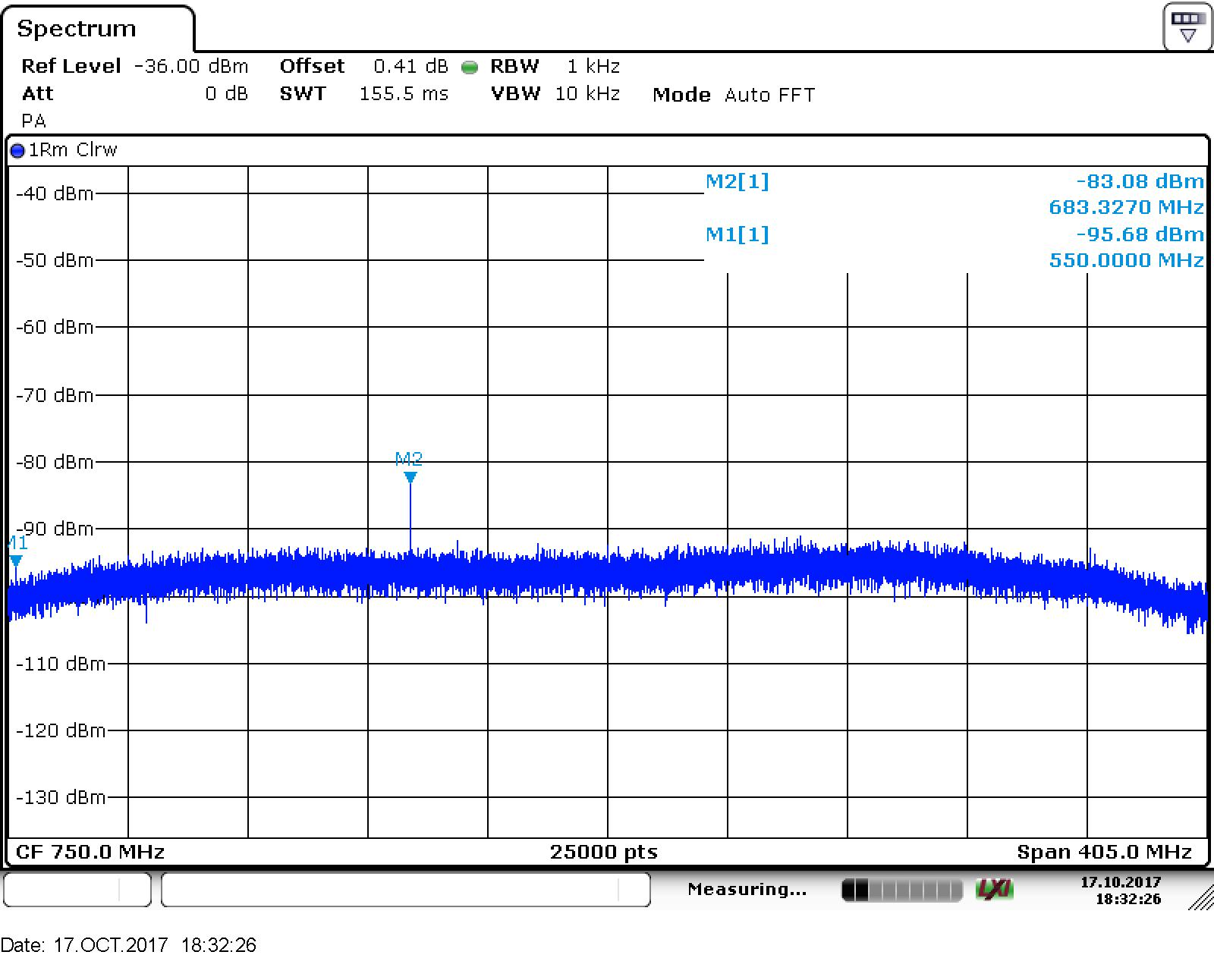

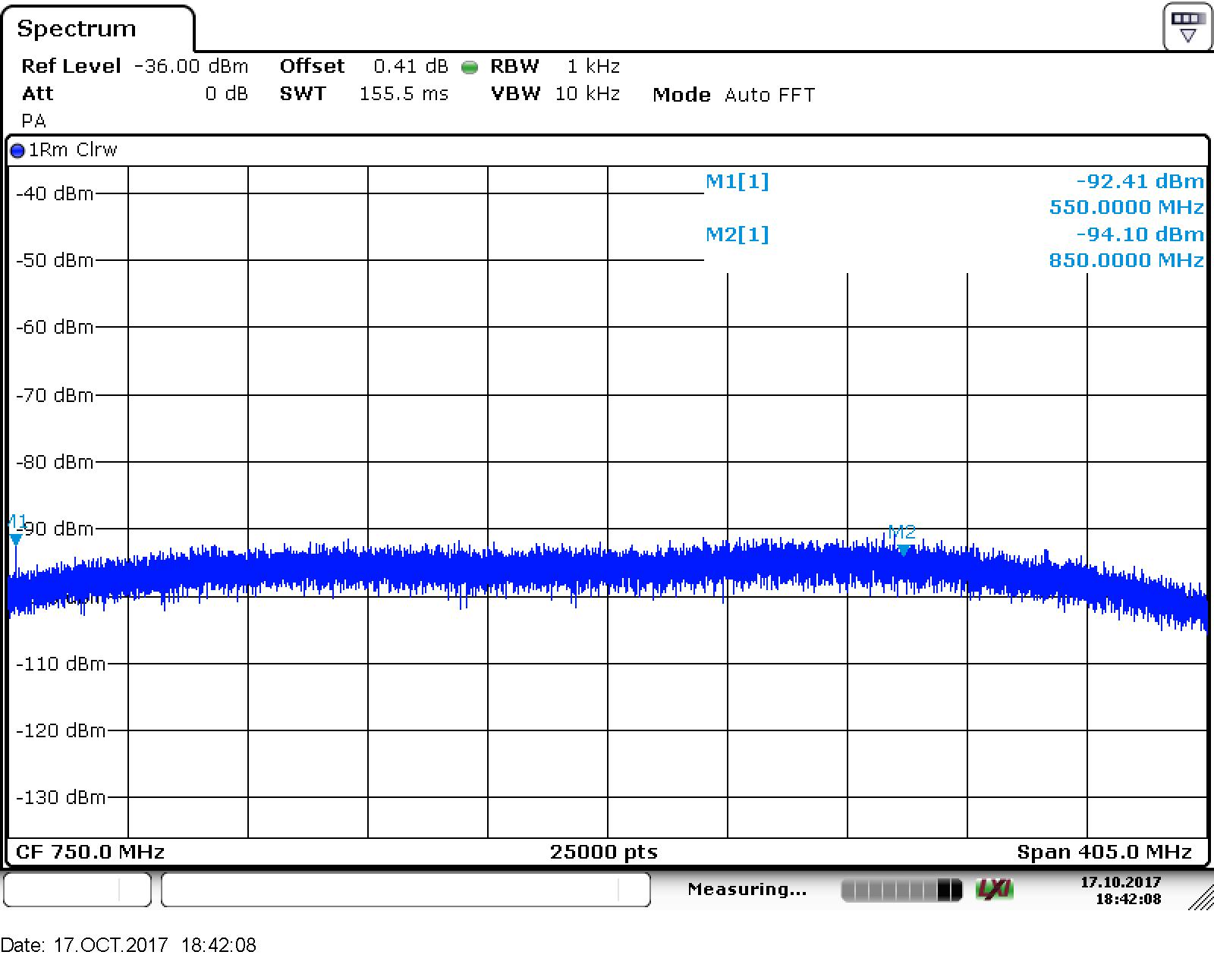

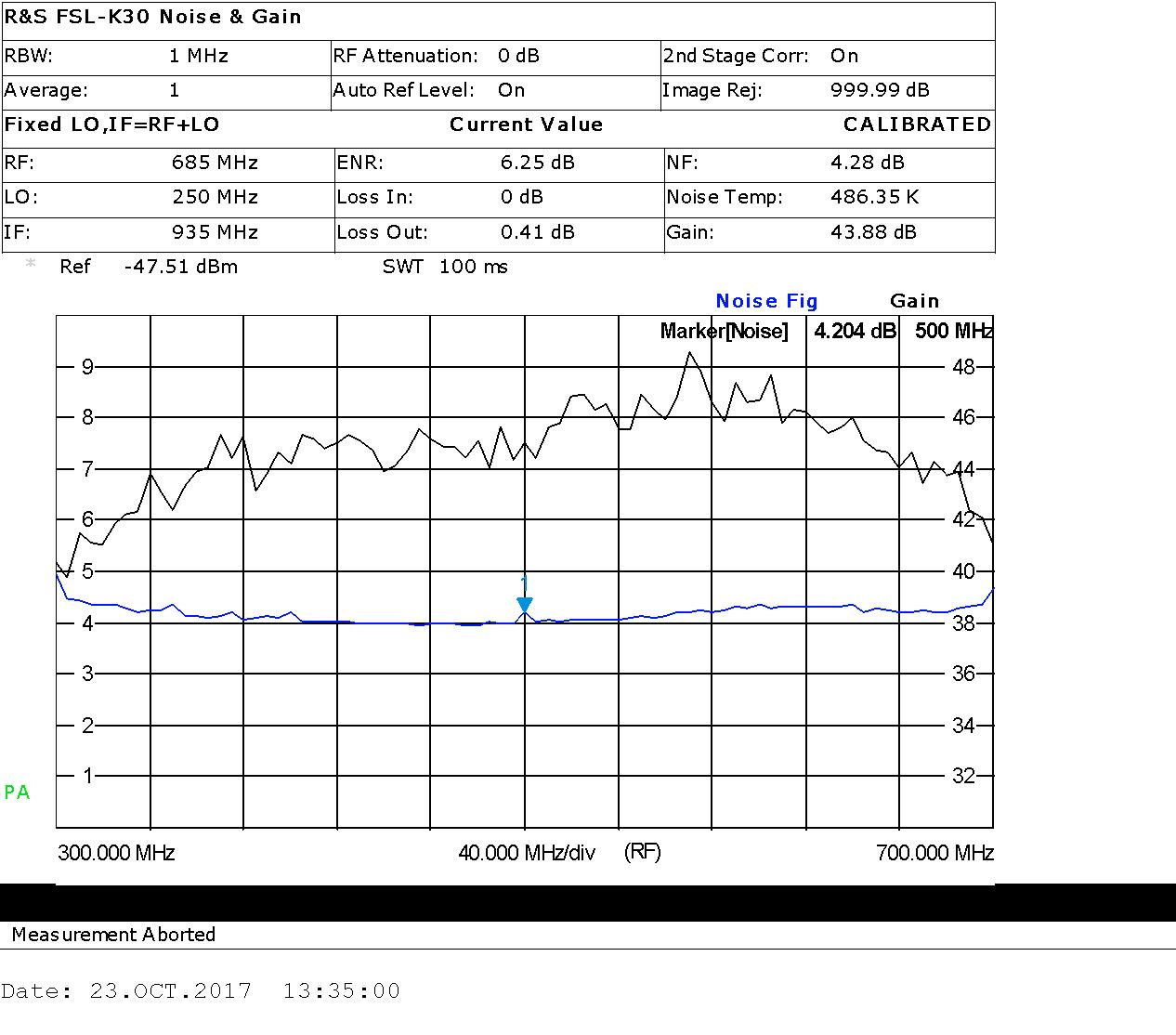

| коэффициент шума по входу (в зависимости от диапазона) | не более 4-7 дБ |
| коэффициент передачи (в зависимости от диапазона) | не менее плюс 38 - 41 дБ |
| точка компрессии 1 дБ коэффициента передачи по выходу | не менее плюс 18,5 дБм |
| точка пересечения интермодуляции 3-го порядка по выходу | не менее плюс 34 - 36 дБм |
| подавление сигнала ПЧ 750 МГц | не менее 85 дБ |
| подавление полосы частот зеркального канала | не менее 75 дБ |
| затухание коэффициента передачи конвертера при отстройках относительно ПЧ 750 МГц |
на 276 МГц вниз - не менее 78 дБ; на 348 МГц вверх - не менее 110 дБ |
| КСВ по входу/выходу не хуже | 2,5/2 |
| Напряжение питания | 12 В |
| ток потребления | не более 1,2 А |
Cпектральная плотность мощности фазовых шумов гетеродинов, при различных отстройках от несущей частоты:
| При отстройке 100 Гц | не хуже минус 85 дБн/Гц |
| При отстройке 1 кГц | не хуже минус 97 дБн/Гц |
| При отстройке 10 кГц | не хуже минус 105 дБн/Гц |
| При отстройке 100 кГц | не хуже минус 100 дБн/Гц |
| При отстройке 1 МГц | не хуже минус 123 дБн/Гц |
| При отстройке 10 МГц | не хуже минус 126 дБн/Гц |
