7BS_1PF
Блок переключаемых фильтов состоящий из:
●семи фильтров ФНЧ (32 МГц; 55 МГц; 83 МГц; 124 МГц; 187 МГц; 280 МГц; 420 МГц). Каждый начинается с 9 кГц;
●одного фильтра ППФ(140 Мгц, с плосой пропускания 72 Мгц).

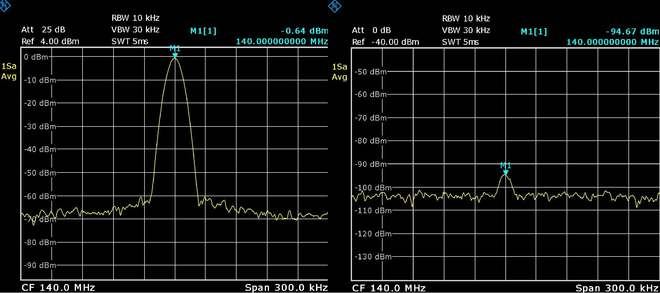

Во всех каналах фильтров реализован аттенюатор в 93 дБ перестраиваемый (шаг 1 дБ). Канал ППФ реализован с усилением.
Габариты = 137 мм Х 108 мм Х 27 мм, без учета разъёмов. Разъёмы = "SMA-тип" или/и "N-тип".
Характеристики ФНЧ фильтов входящих в состав блока переключаемых фильтров.
| Полоса пропускания фильтра |
Неравномерность в полосе пропускания |
Допустимые потери в полосе пропускания | Полоса задерживания фильтра | Вносимое затухания в полосе задерживания |

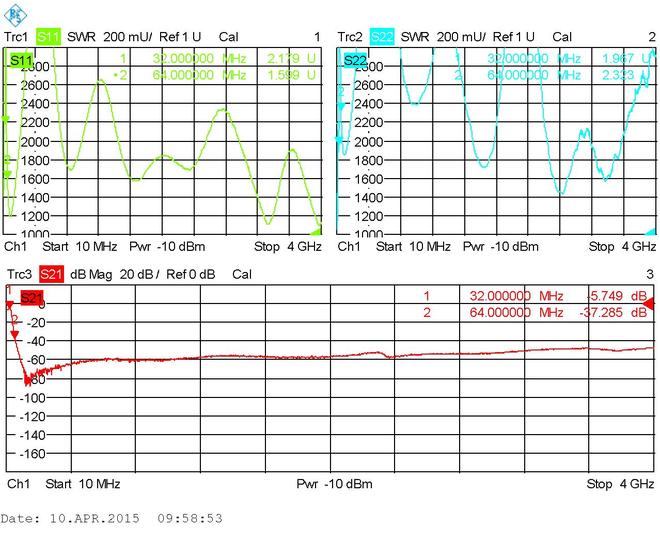

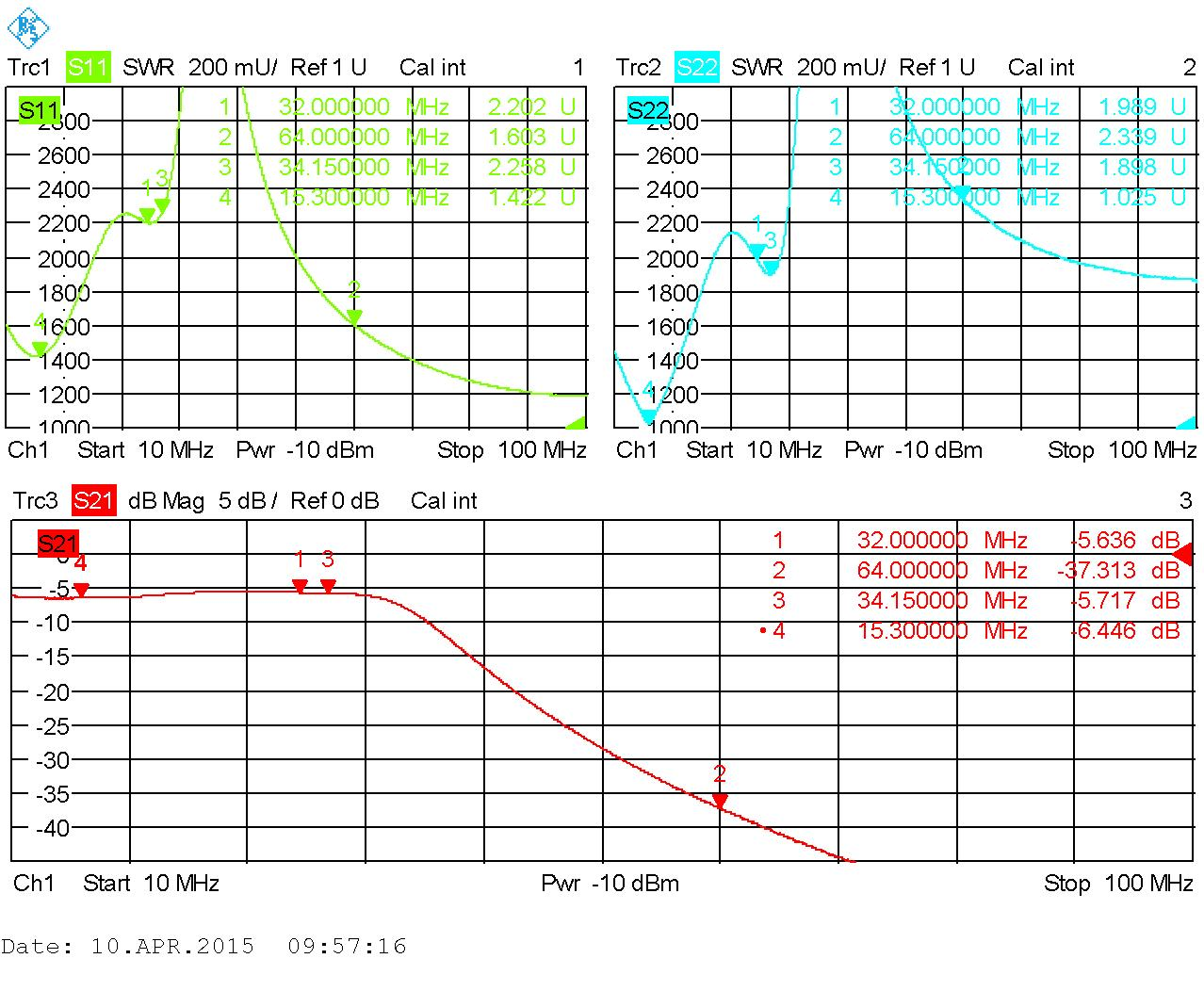

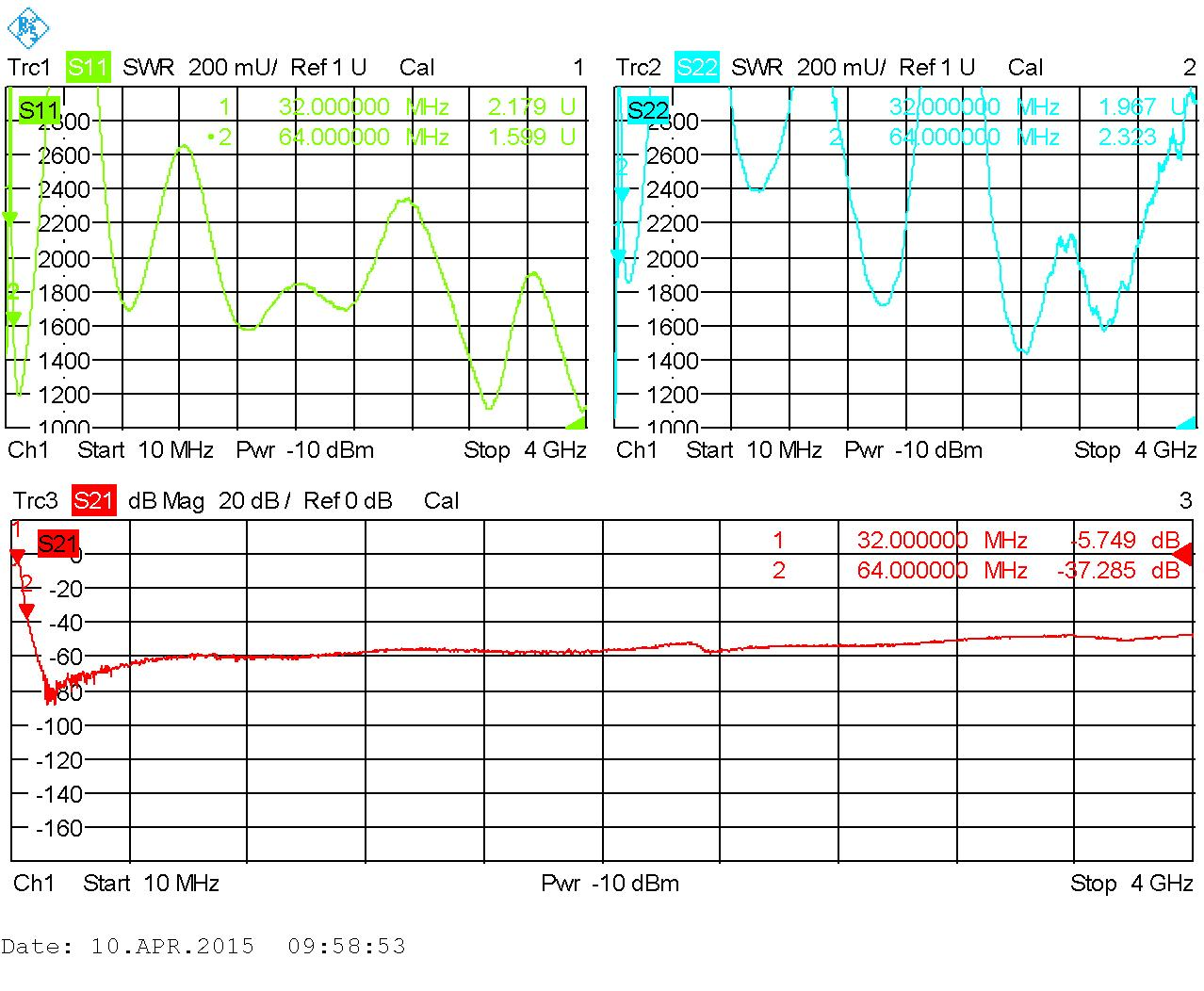

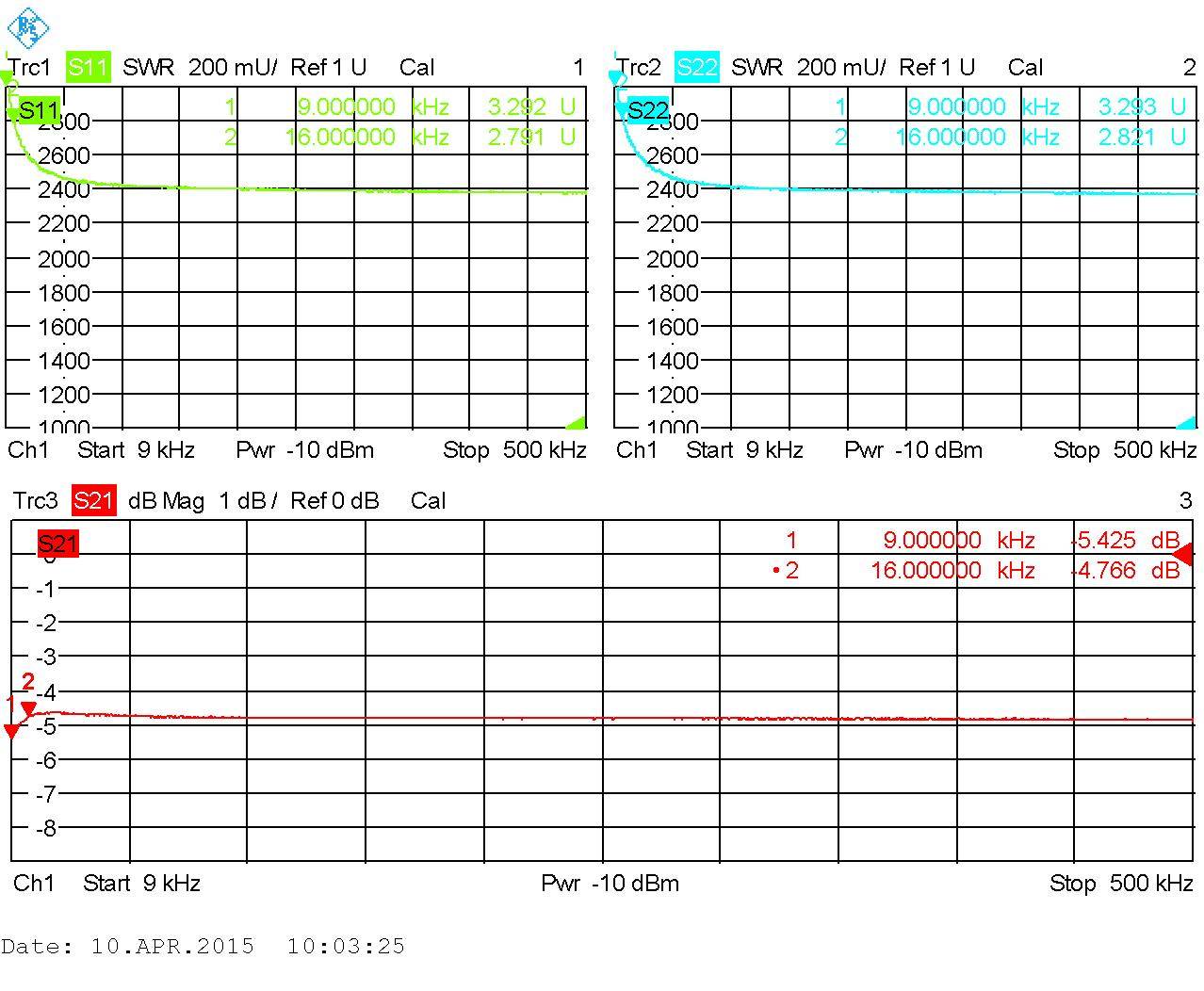

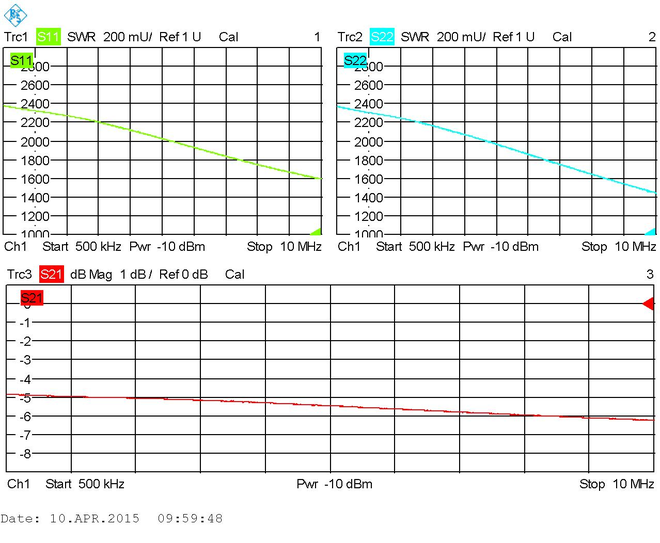

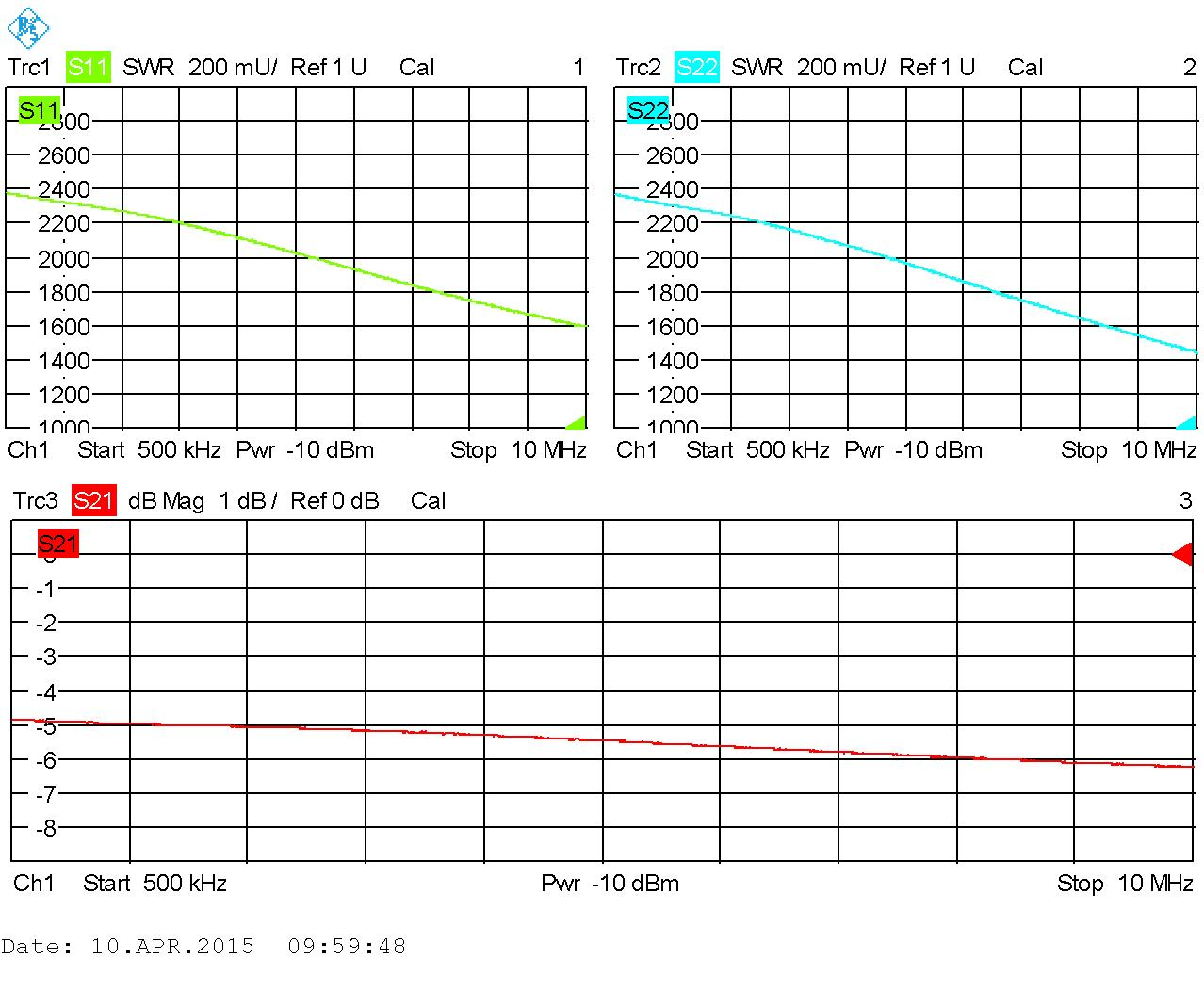

| от 9 кГц до 32 Мгц | не более 1 дБ | не более 5 дБ | от 64 Мгц до 4 Ггц | не менее 37 дБ |

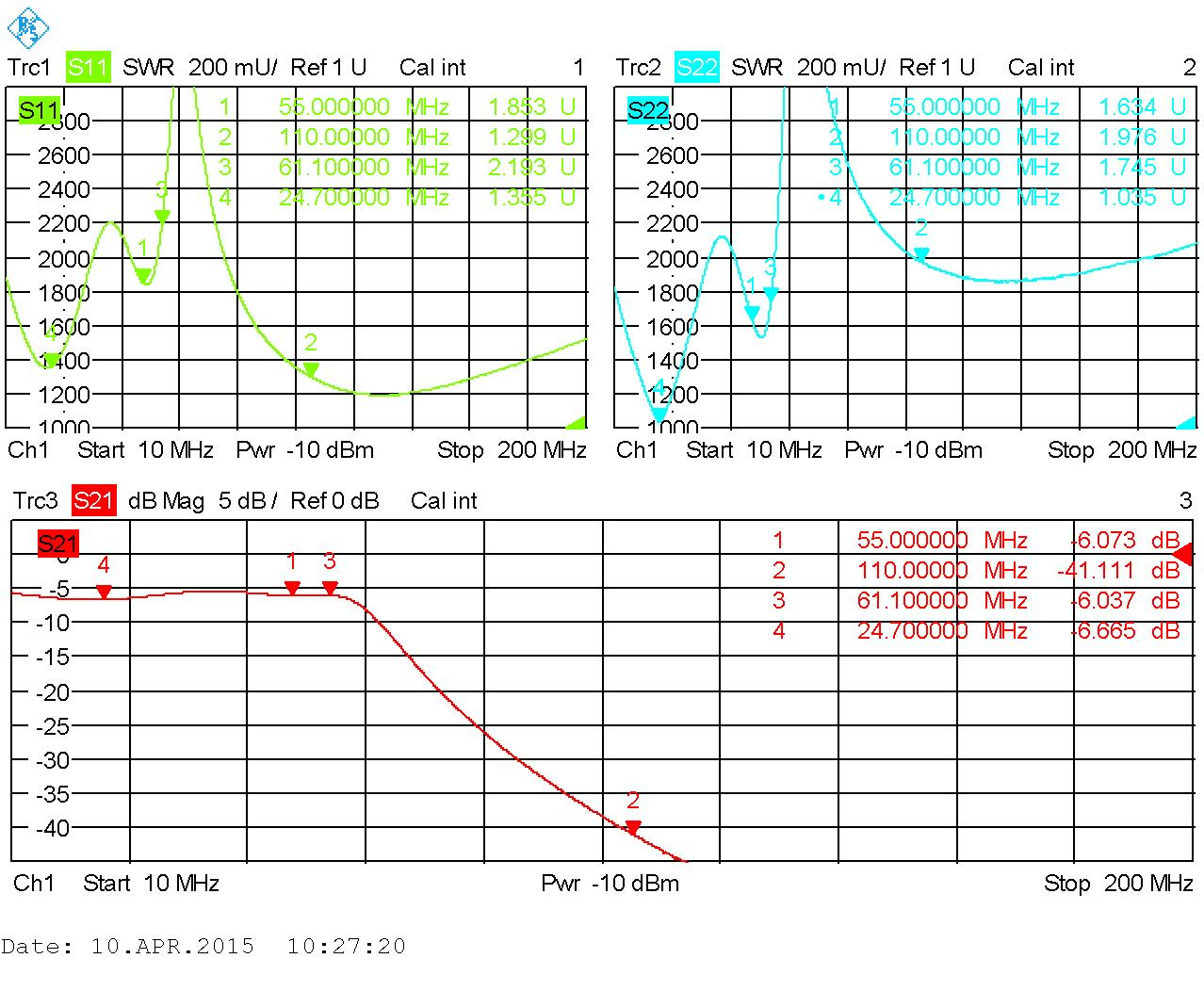

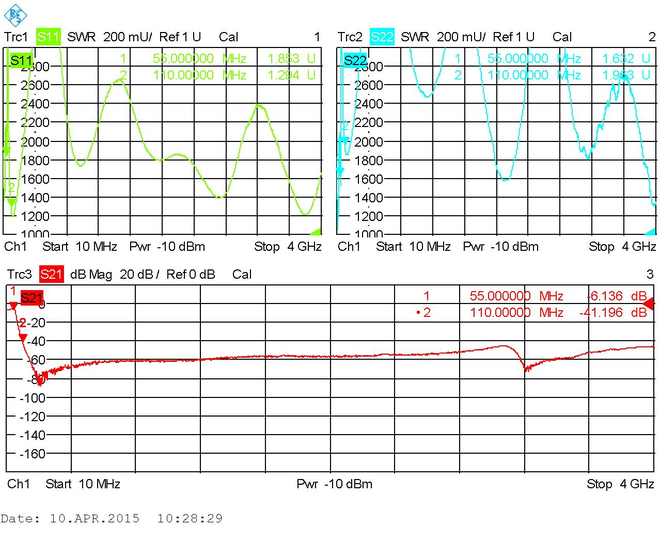

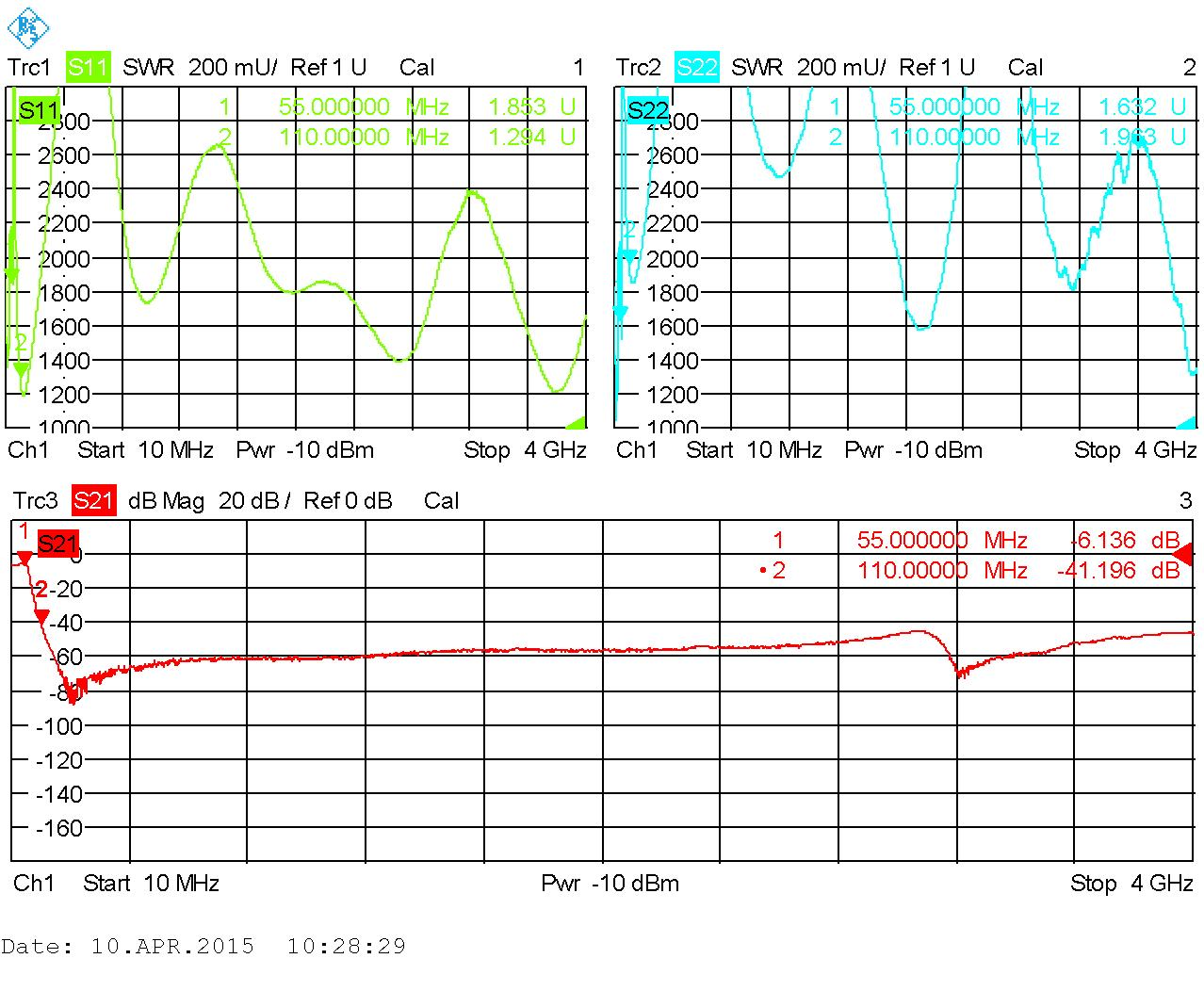

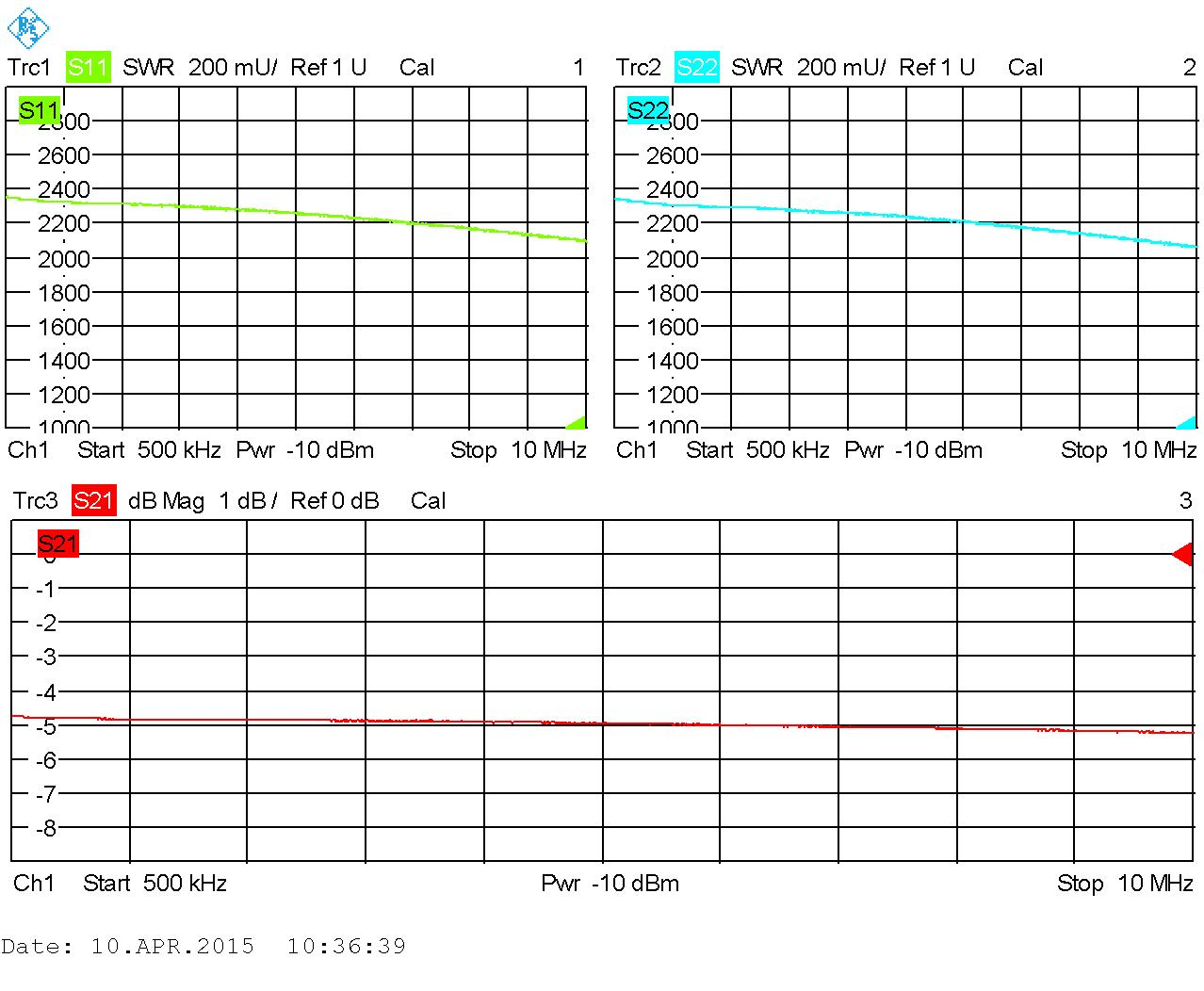

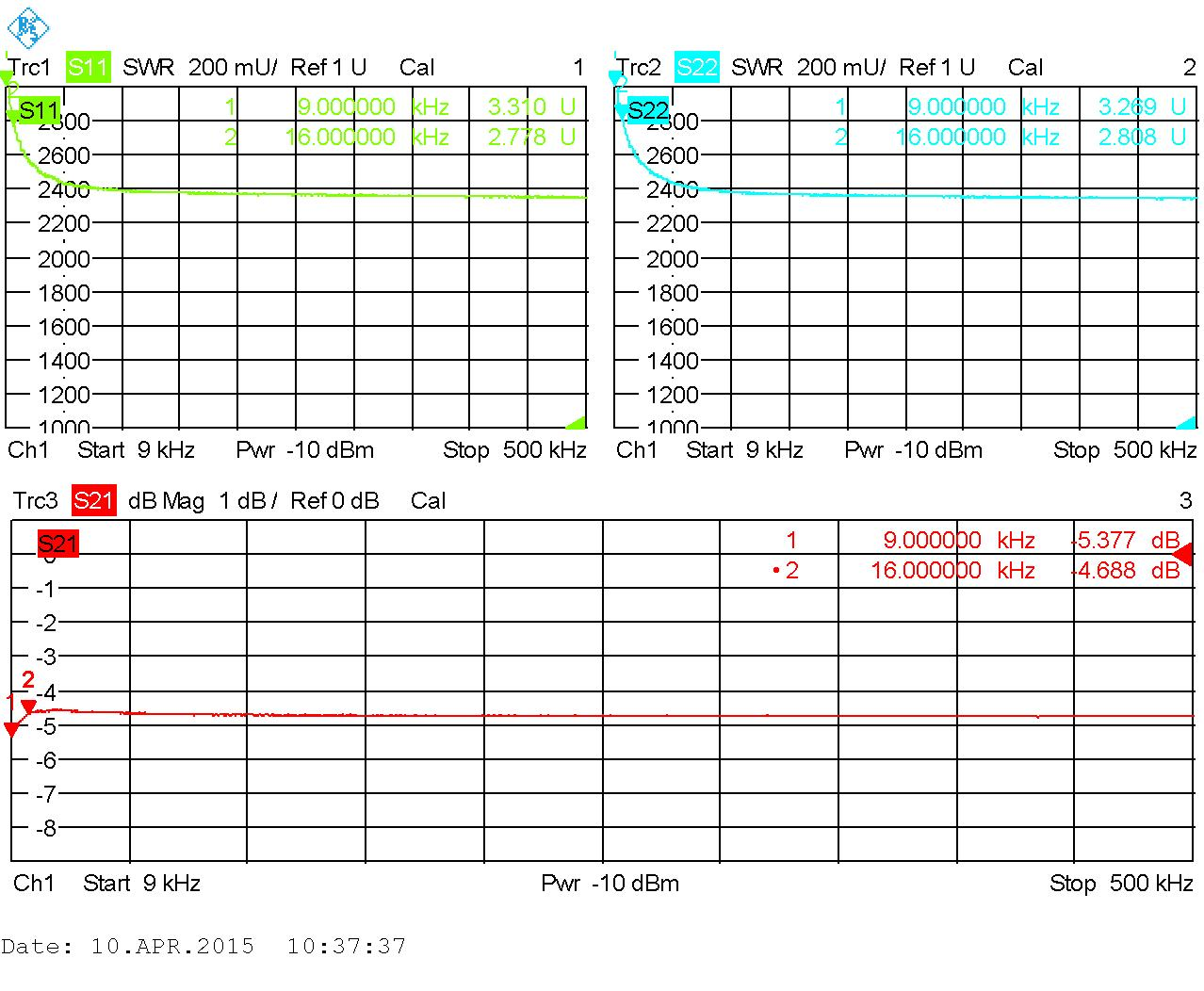

| от 9 кГц до 55 Мгц | не более 1 дБ | не более 5 дБ | от 110 Мгц до 4 Ггц | не менее 40 дБ |

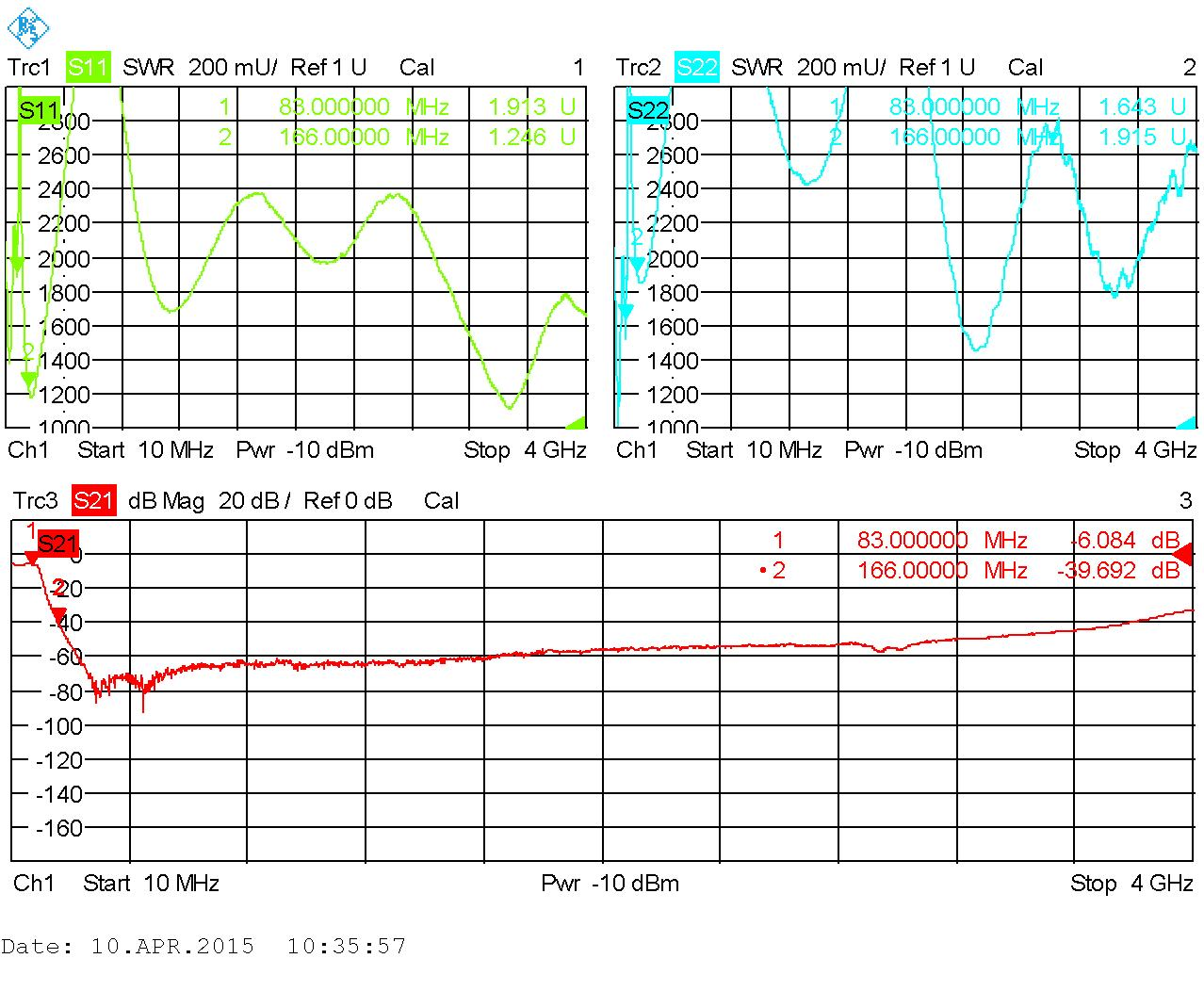

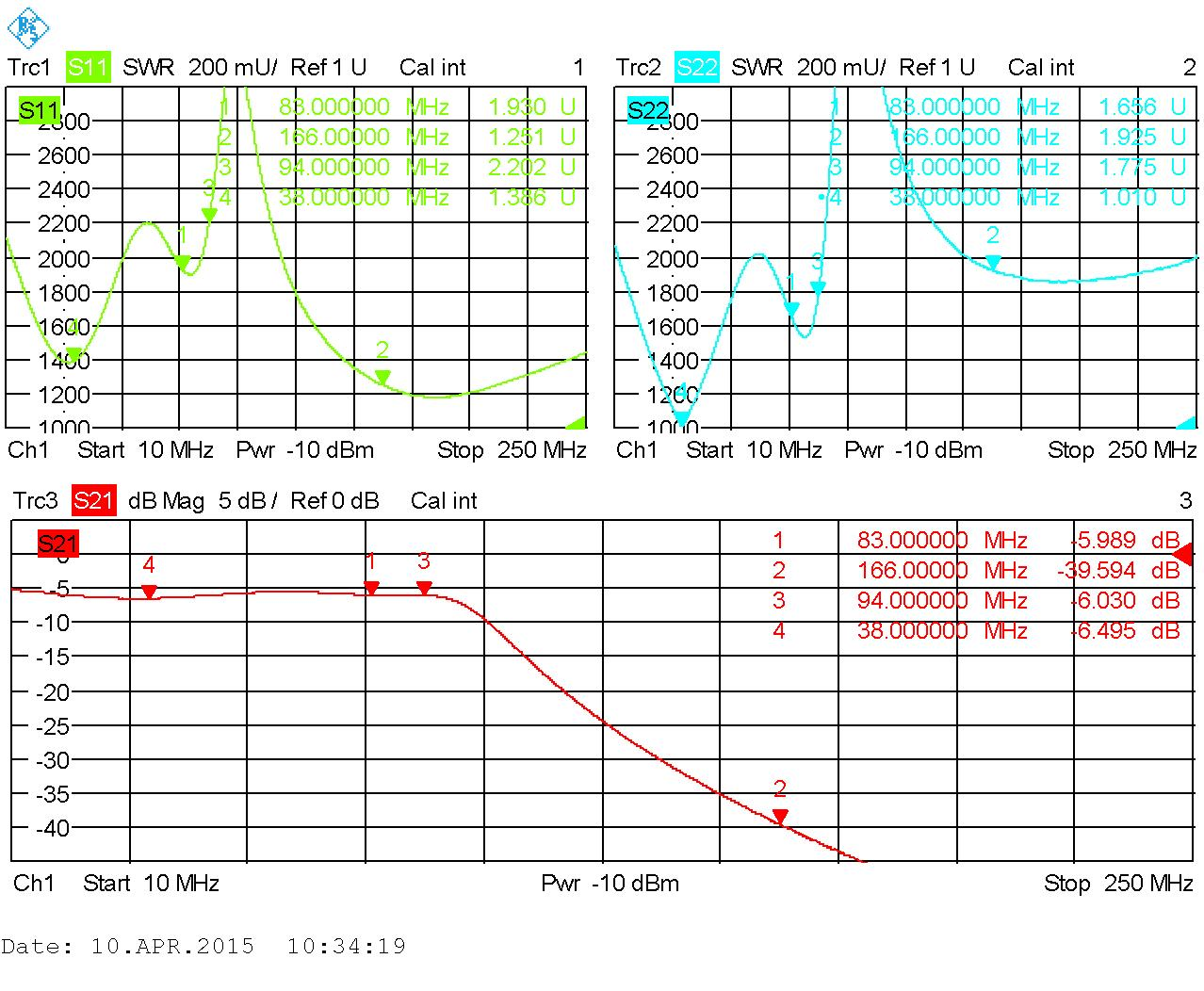

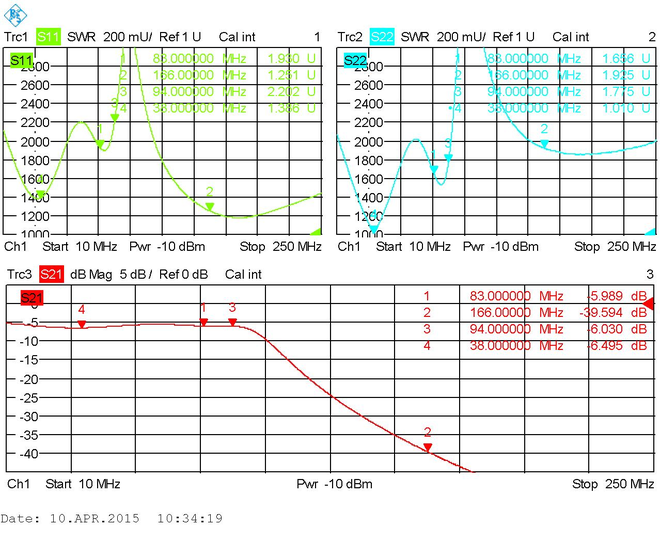

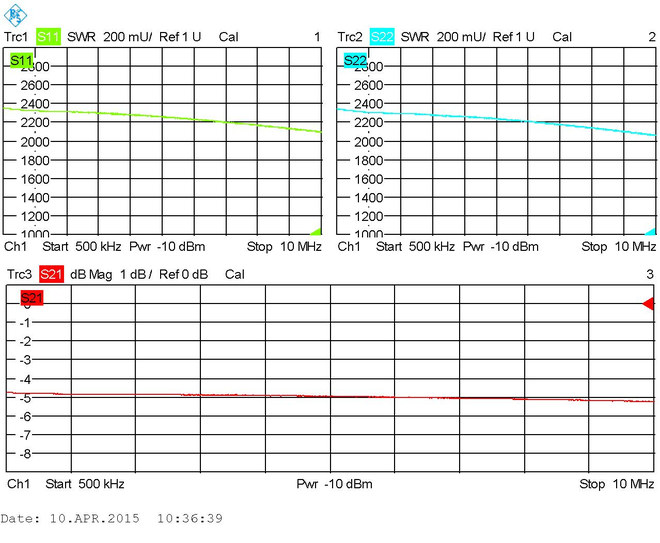

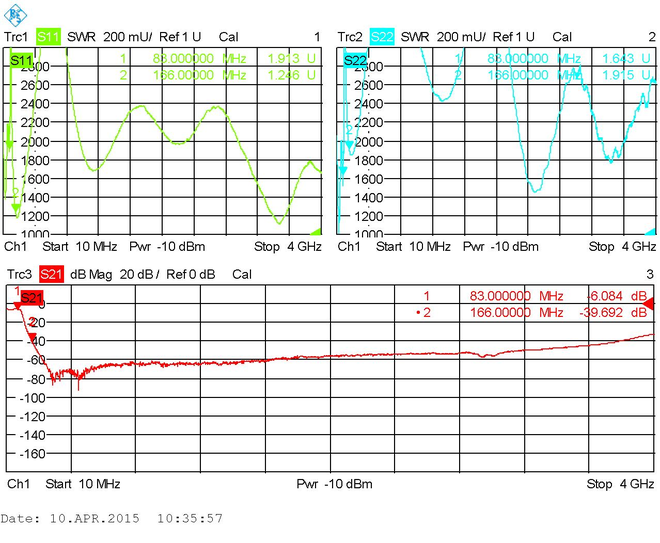

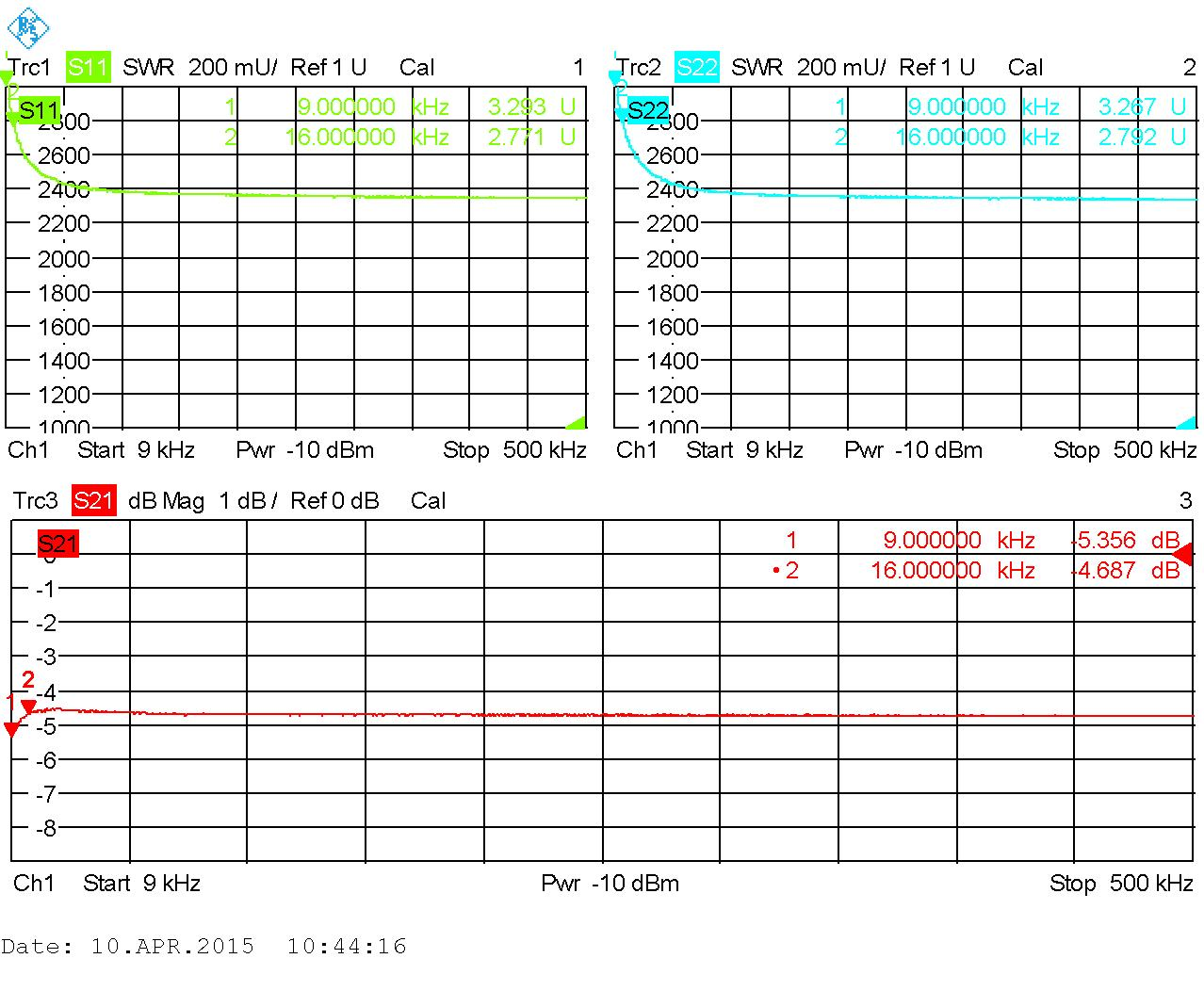

| от 9 кГц до 83 Мгц | не более 1 дБ | не более 5 дБ | от 166 Мгц до 4 Ггц | не менее 39 дБ |

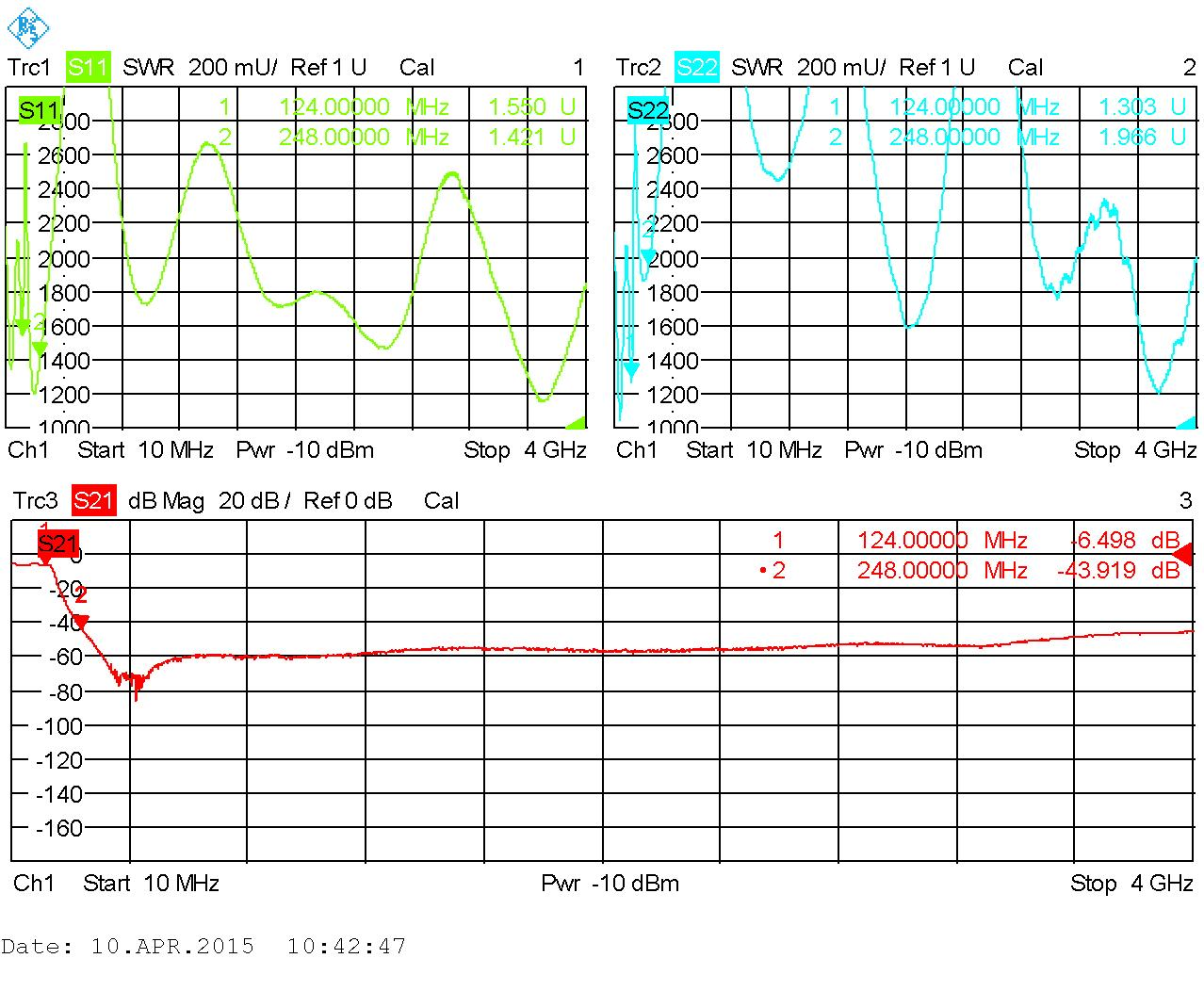

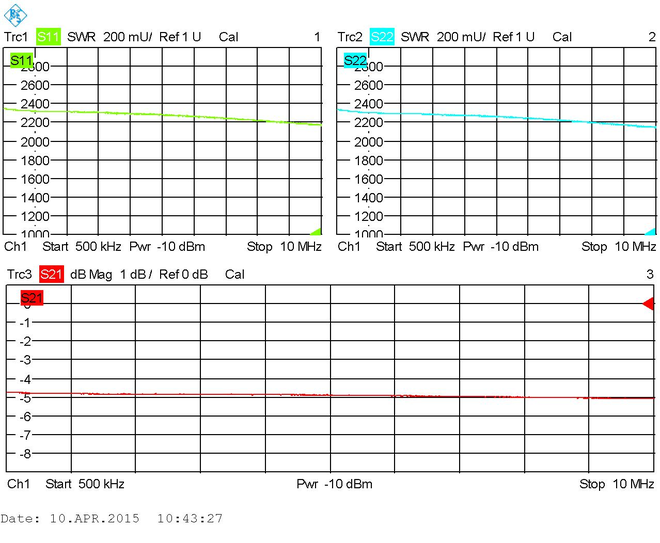

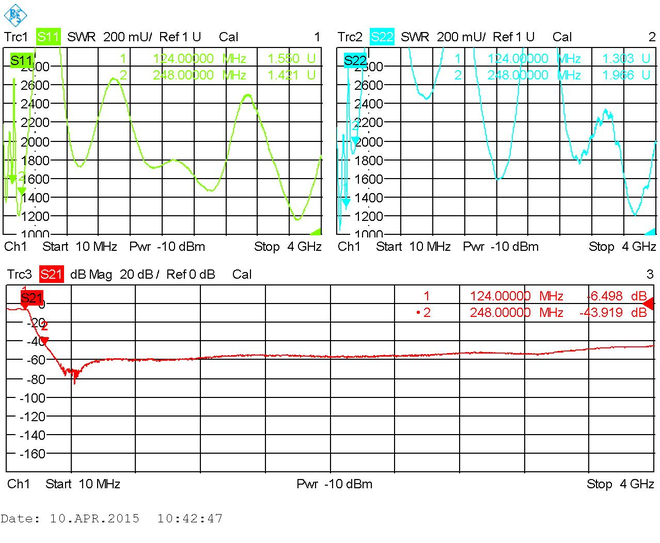

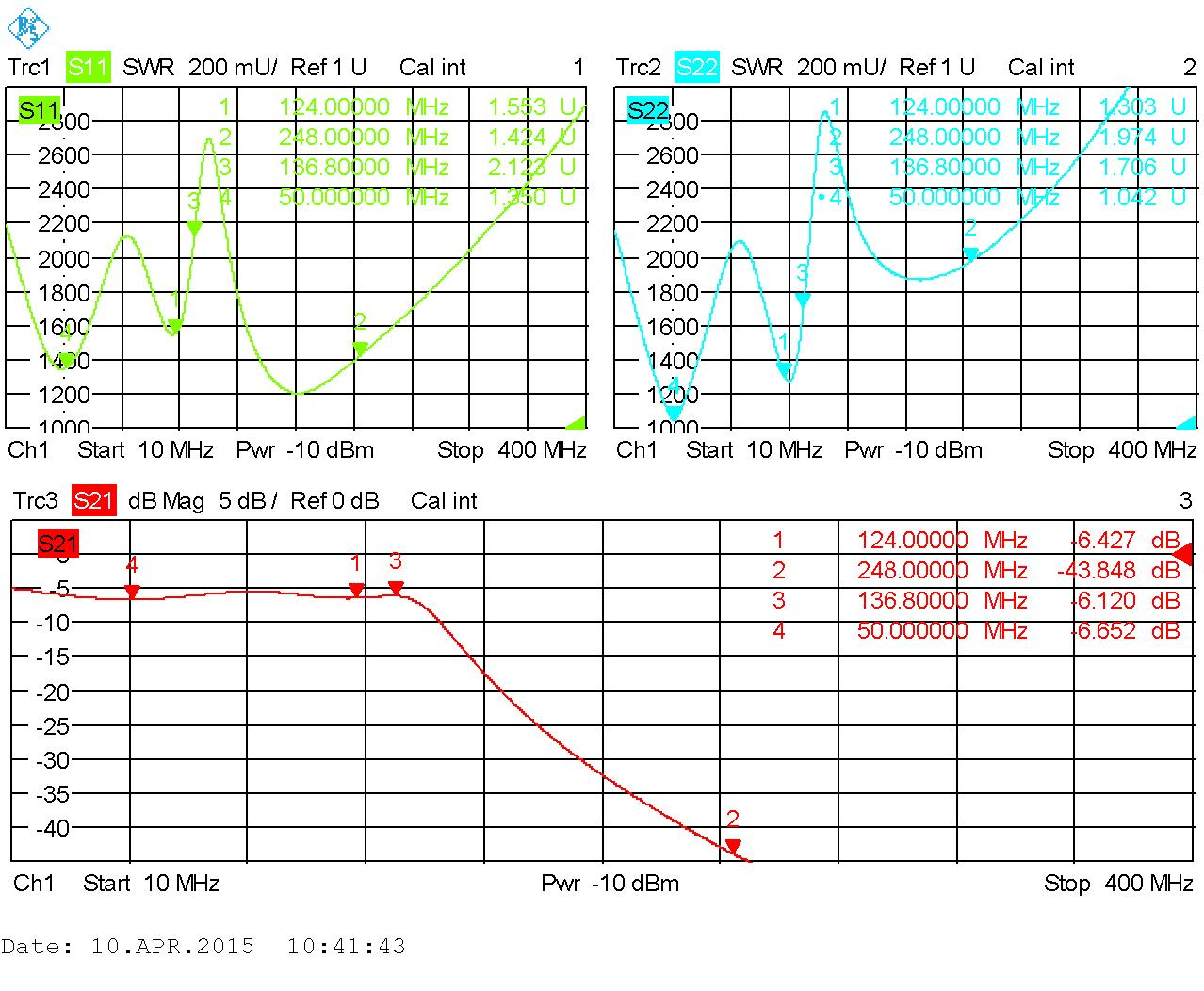

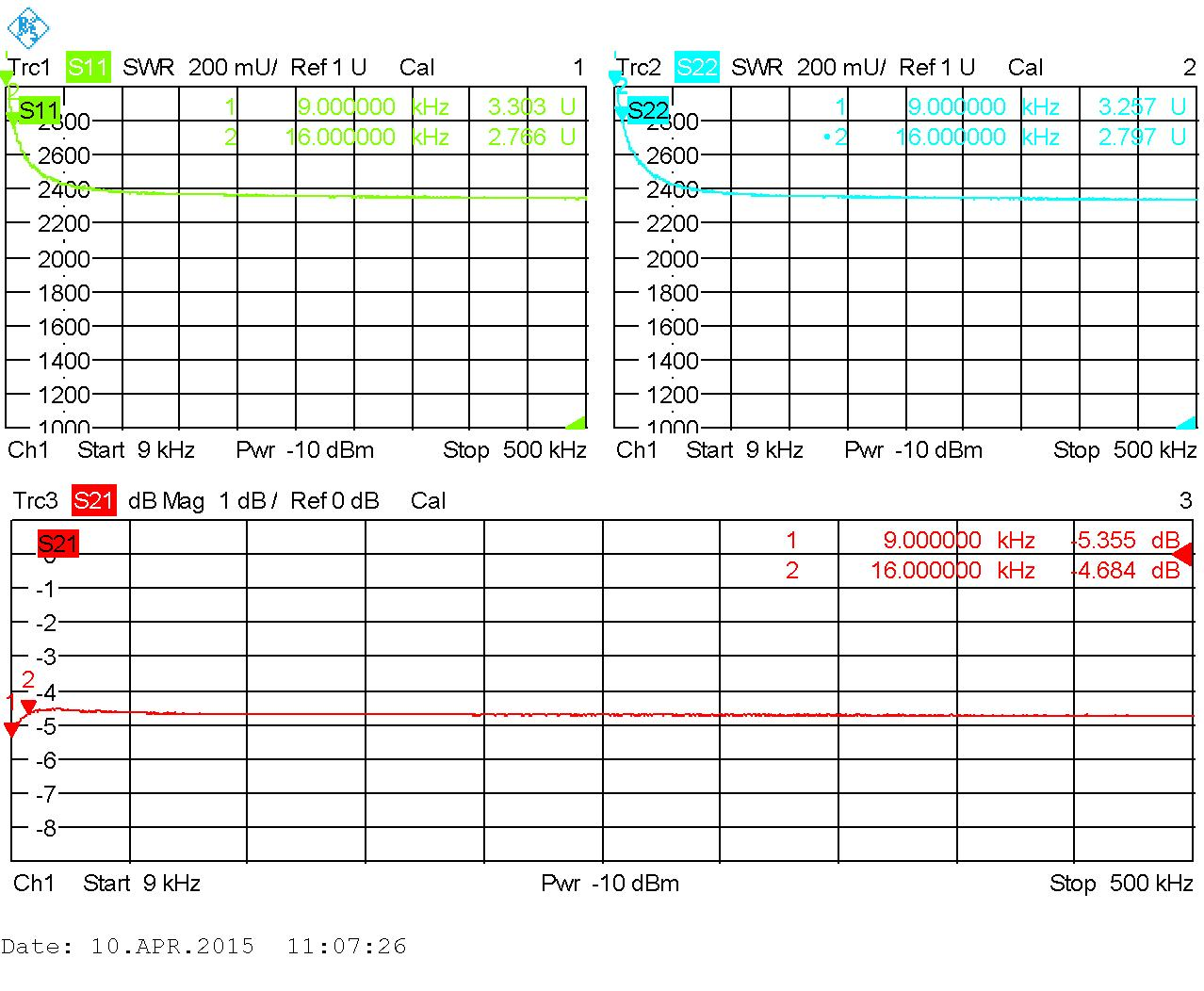

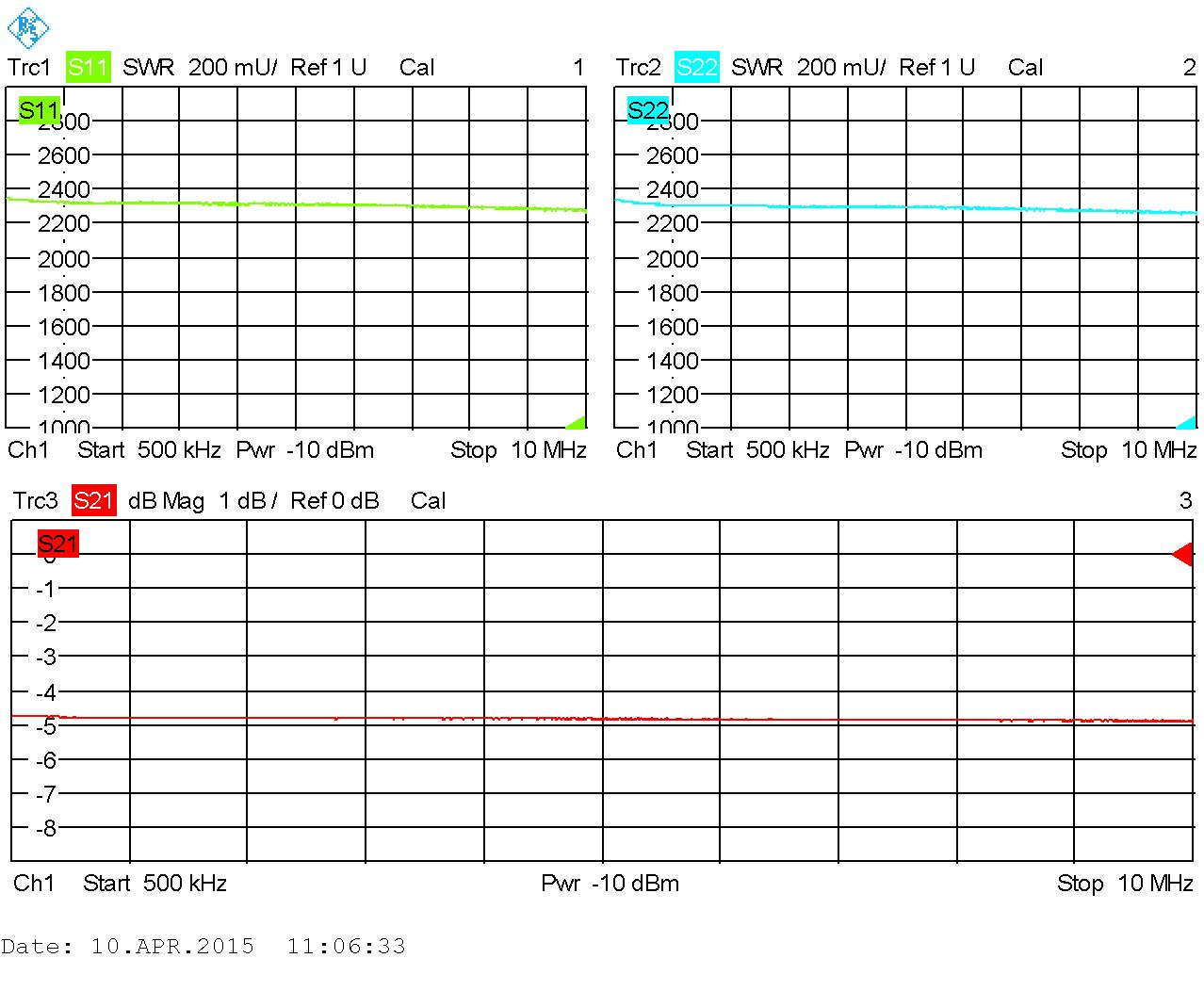

| от 9 кГц до 124 Мгц | не более 1 дБ | не более 5 дБ | от 248 Мгц до 4 Ггц | не менее 43 дБ |

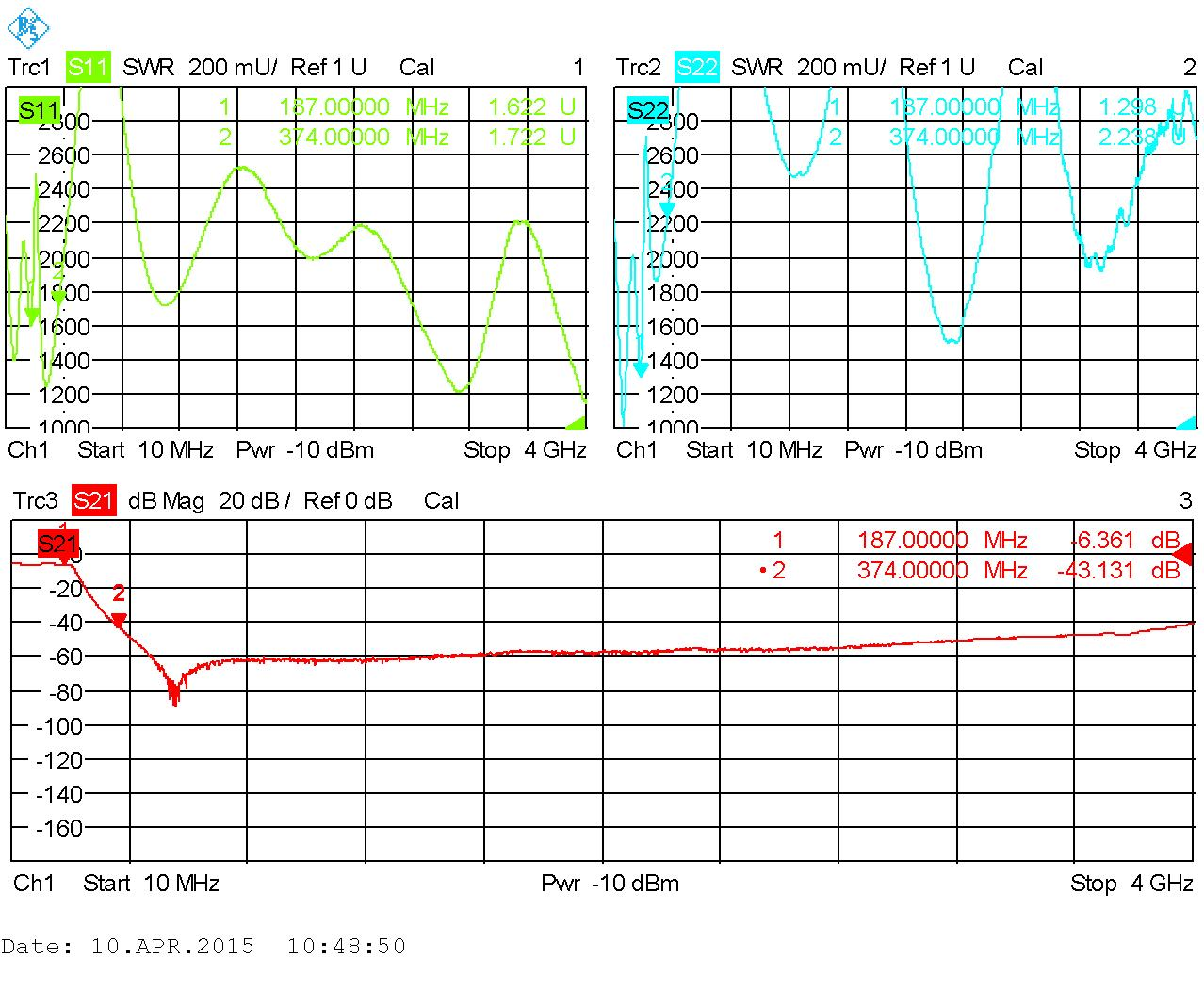

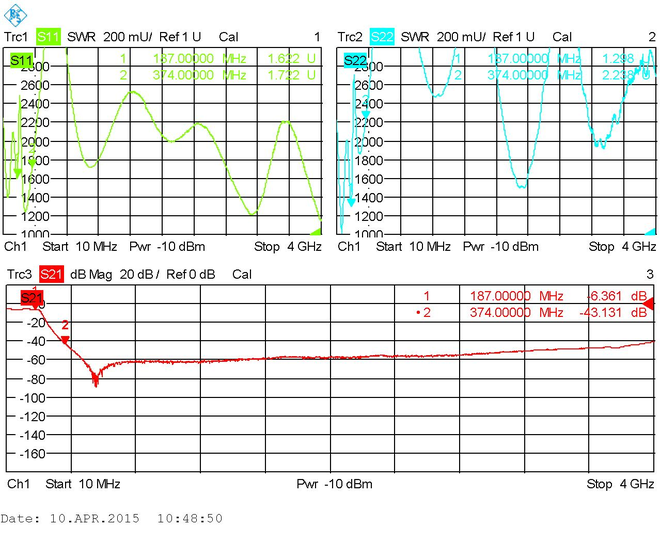

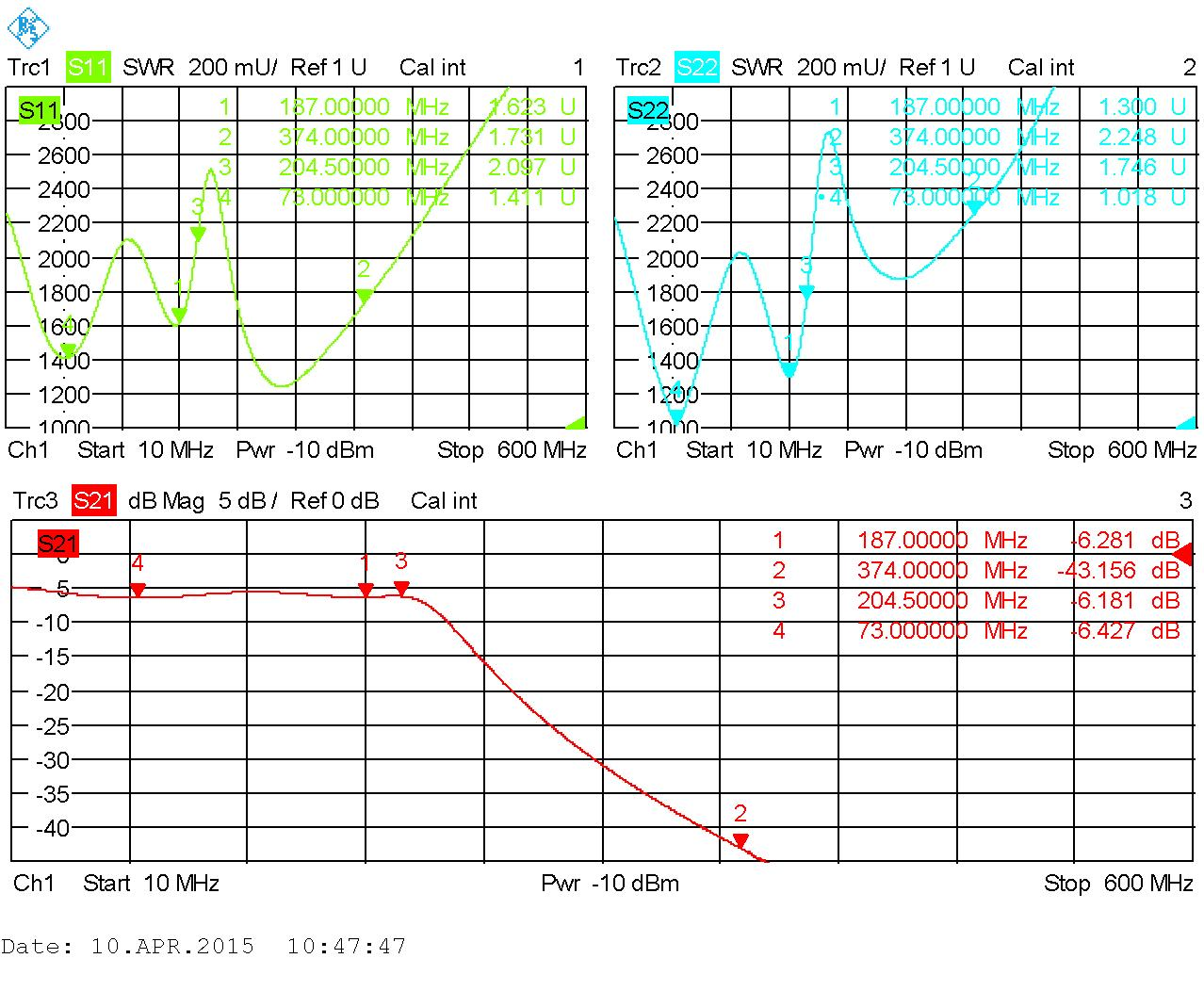

| от 9 кГц до 187 Мгц | не более 1 дБ | не более 5 дБ | от 374 Мгц до 4 Ггц | не менее 43 дБ |

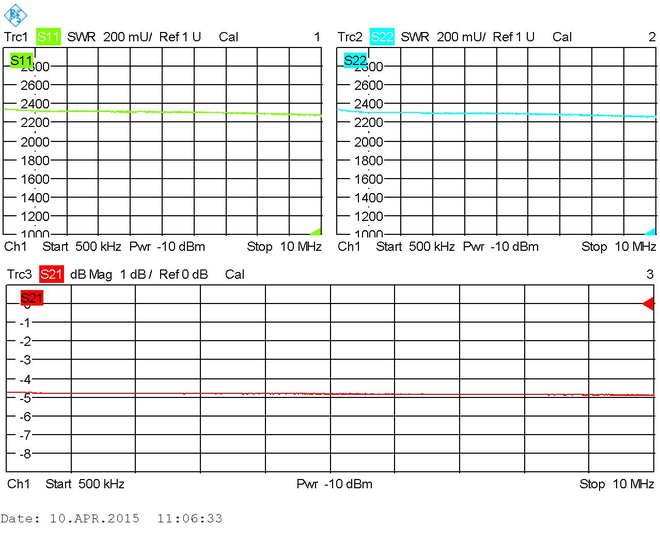

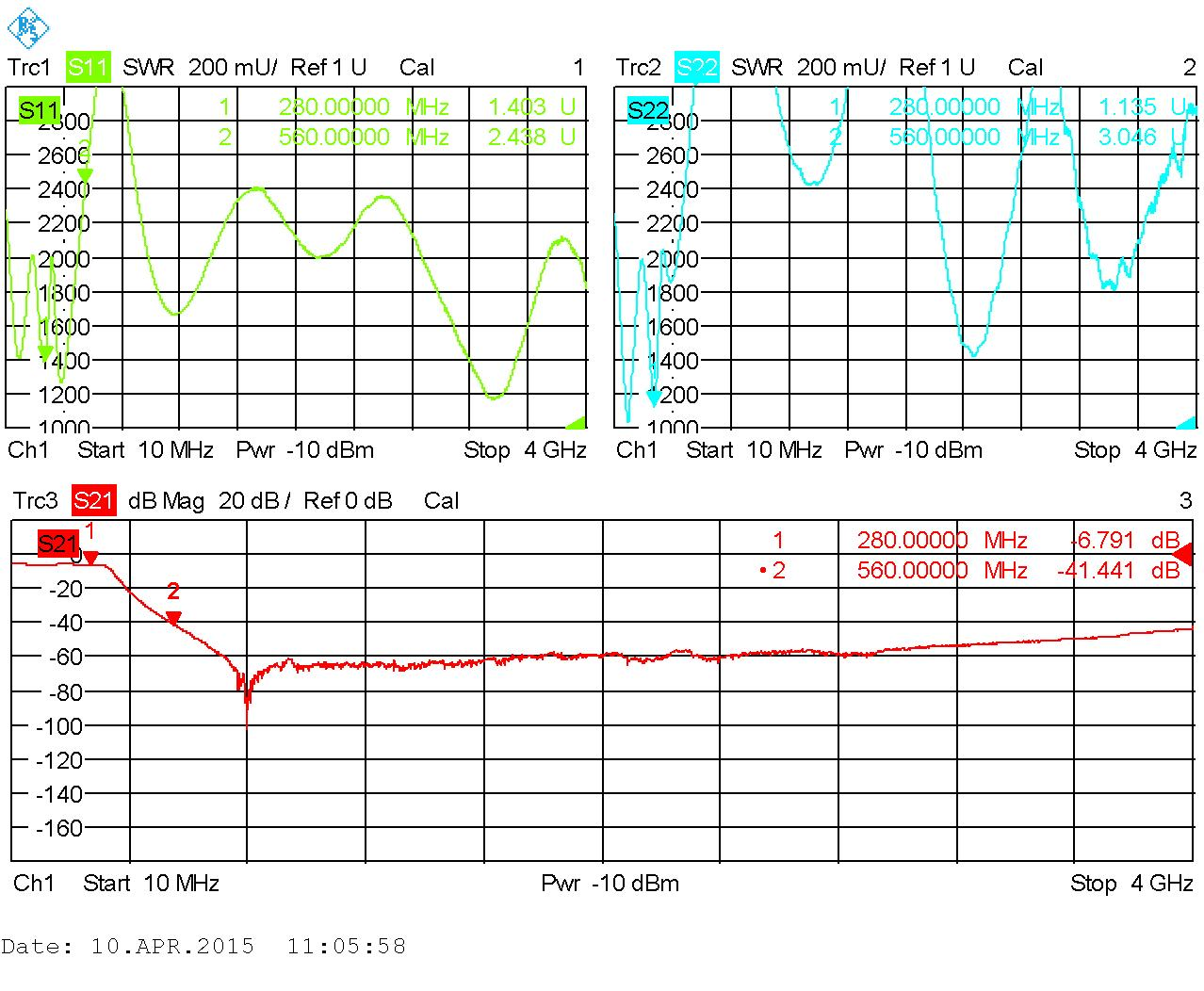

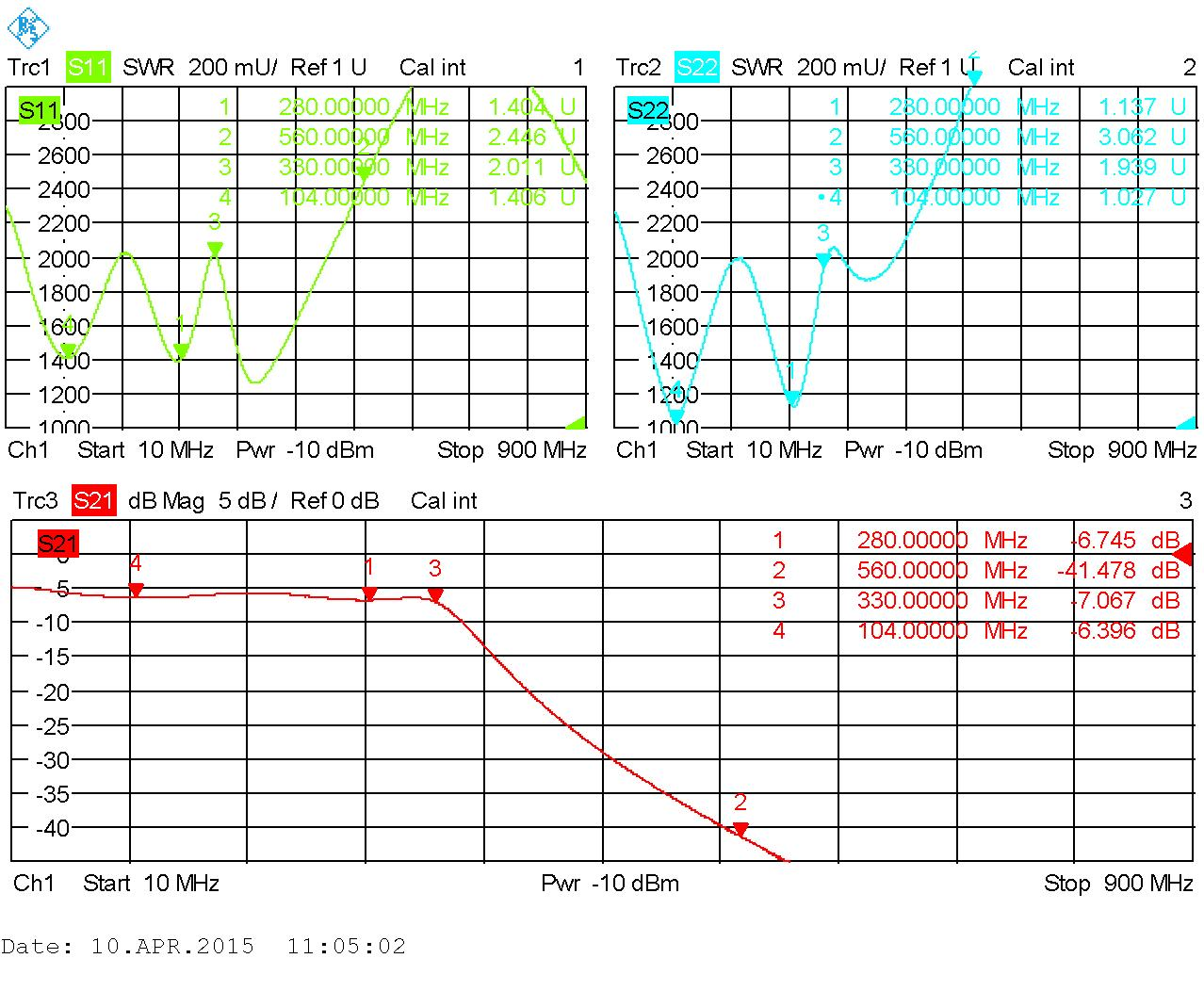

| от 9 кГц до 280 Мгц | не более 1 дБ | не более 5 дБ | от 560 Мгц до 4 Ггц | не менее 41 дБ |

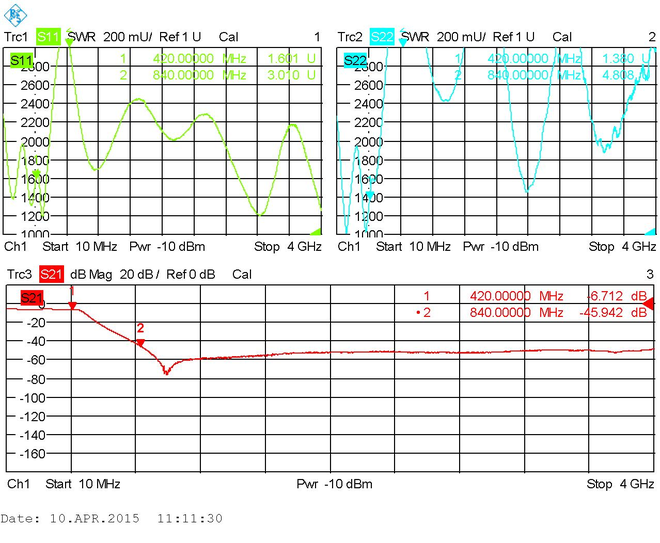

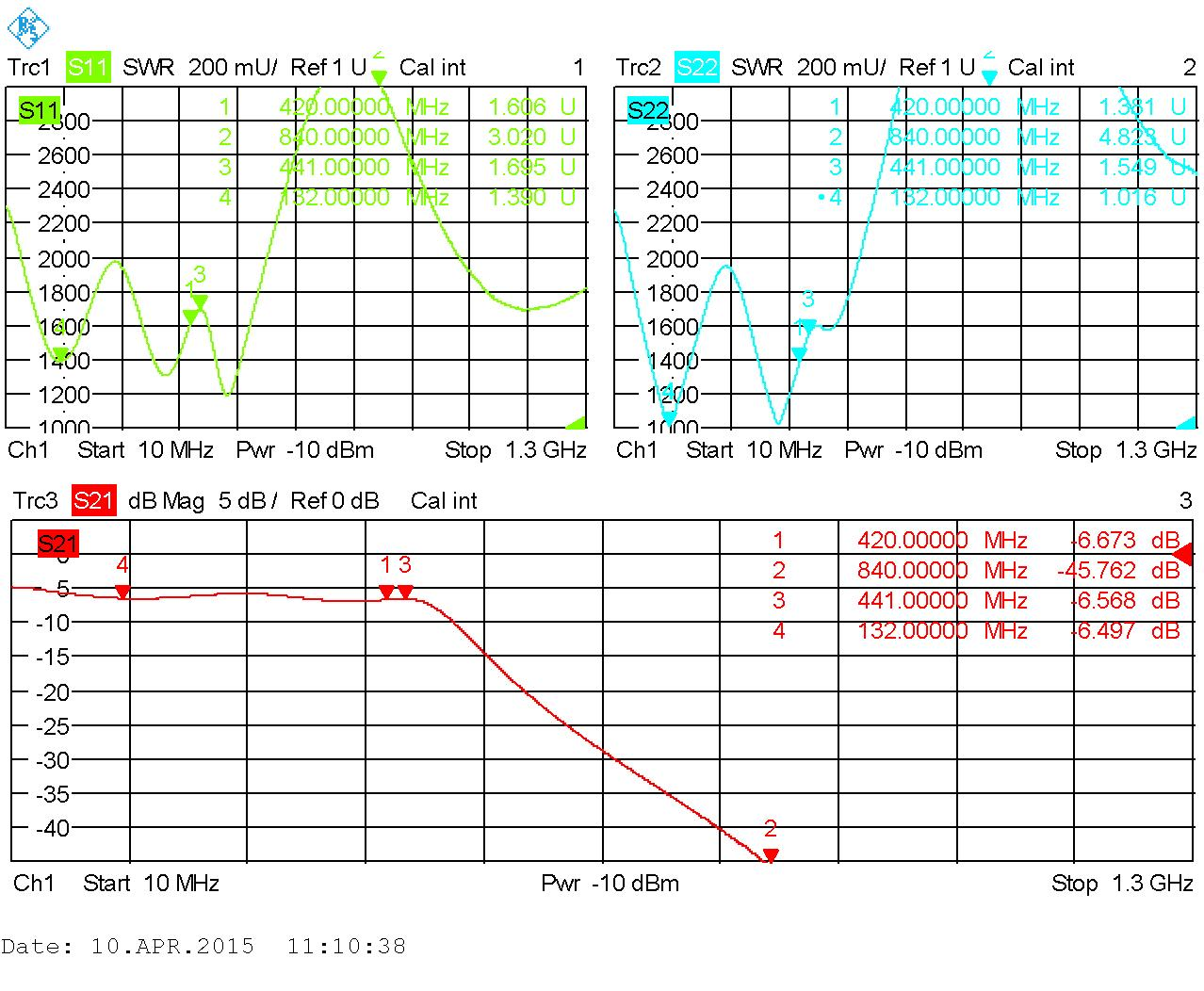

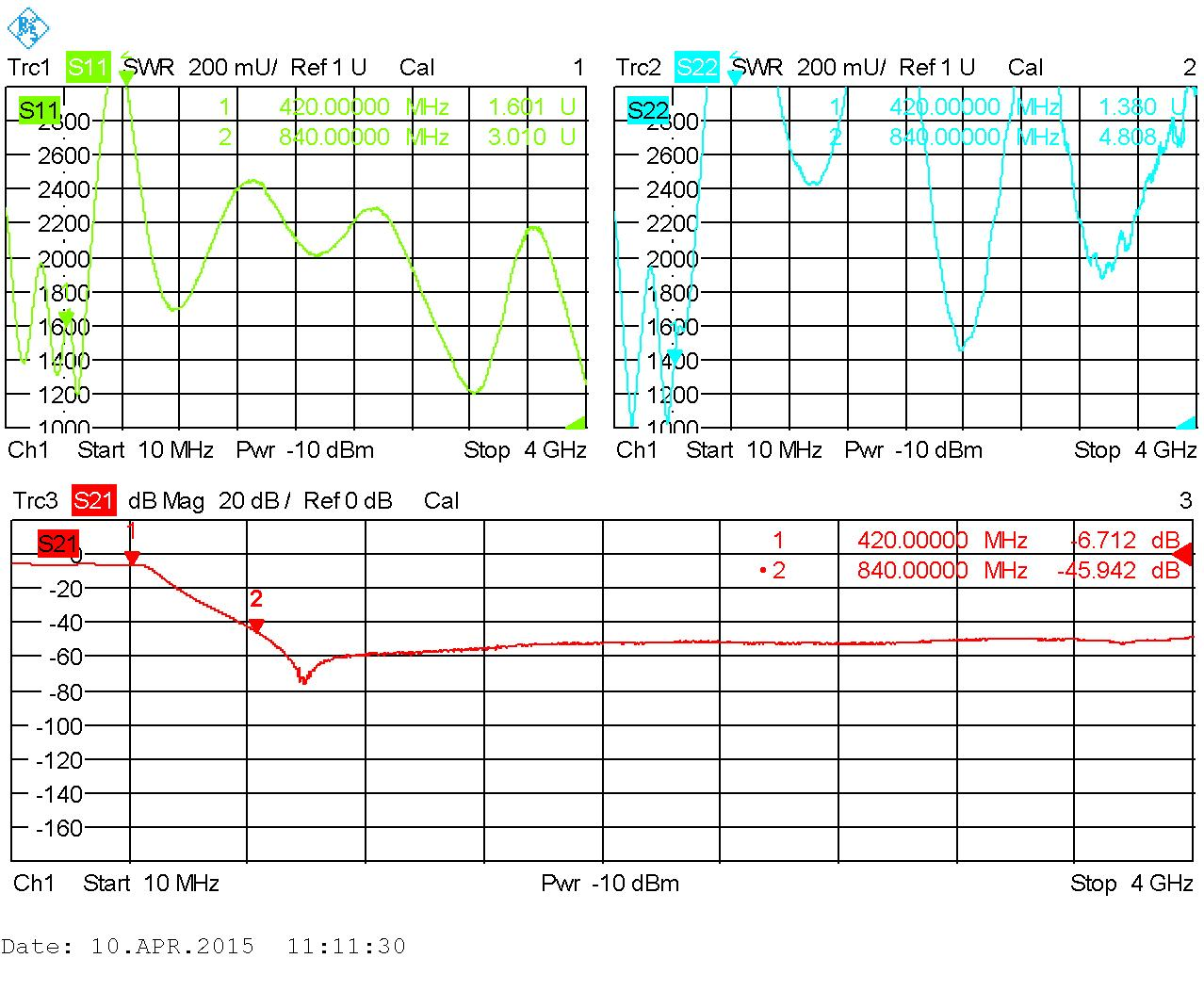

| от 9 кГц до 420 Мгц | не более 1 дБ | не более 5 дБ | от 840 Мгц до 4 Ггц | не менее 45 дБ |

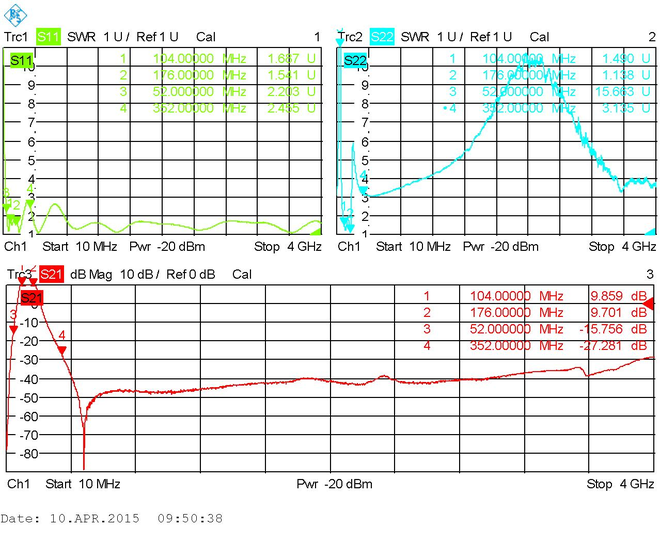

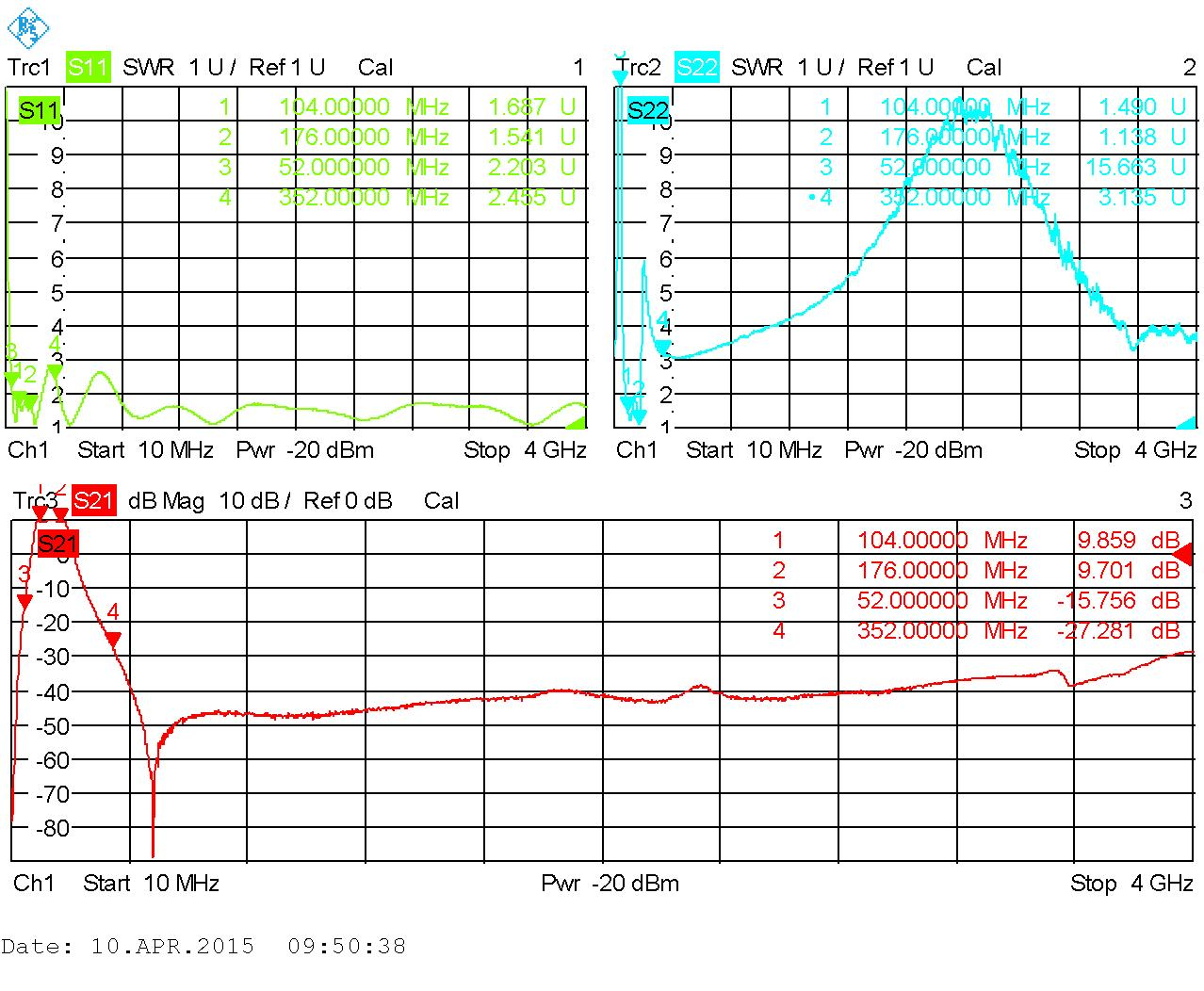

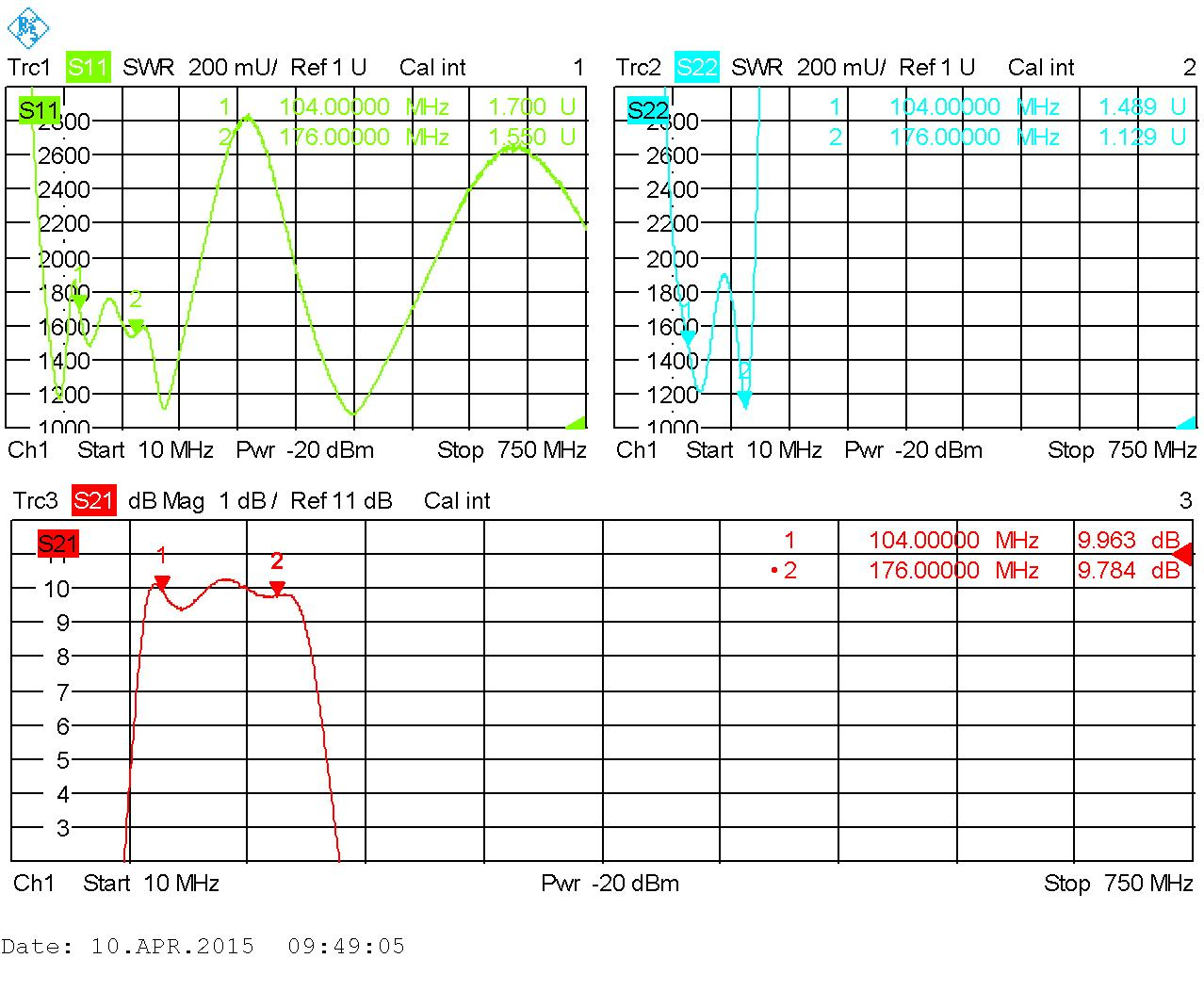

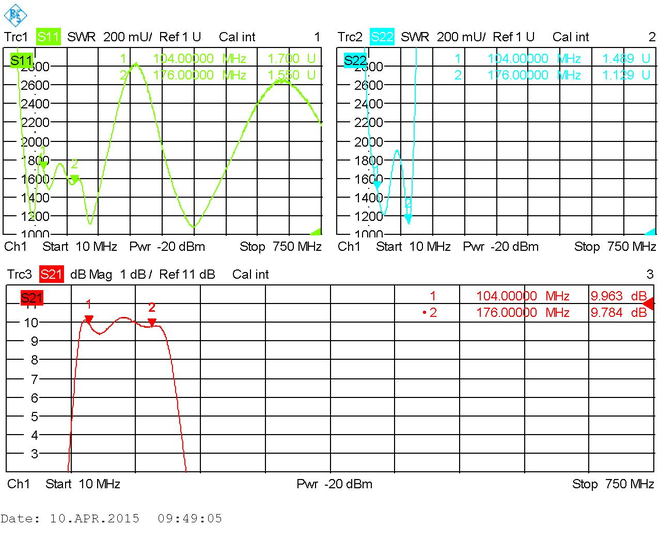

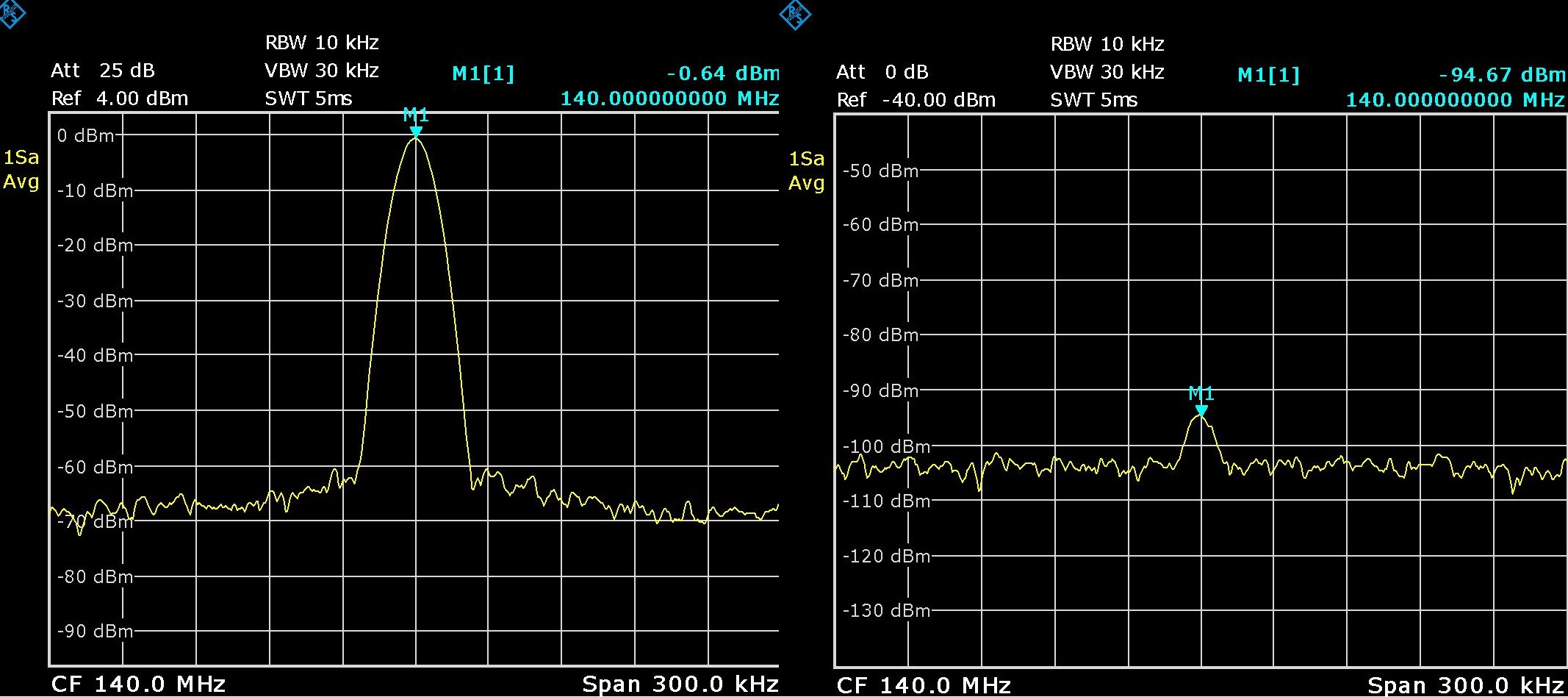

Характеристики полосового фильтра входящего в состав блока переключаемых фильтров.
| Полоса пропускания фильтра | от 104МГц до 176МГц |
| Неравномерность полосы пропускания | не более 0.5дБ |
| Коэфициент передачи встроенного усилителя в полосе пропускания | плюс 10дБ |
| Нижняя граница частоты в полосе задерживания | от 9кГц до 52МГц |
| Вносимое затухание в нижней полосе задерживания | 25дБ |
| Верхняя граница частоты в полосе задерживания | от 352МГц до 4ГГц |
| Вносимое затухания в верхней полосе задерживания | 37дБ |
