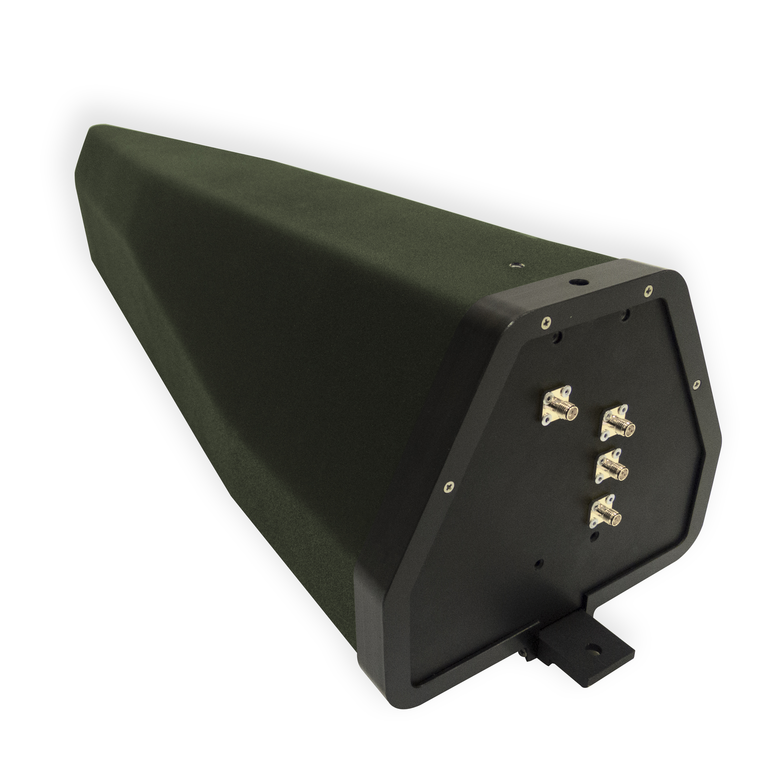

MX_DIR_433-5800
Направленная антенная система включающая диапазоны с соответсвующими коэфициентами усиления:
- 350 - 550 МГц с КУ = 13;
- 800 - 1800 МГц с КУ = 15;
- 2150 - 2900 МГц с КУ = 17;
- 5000 - 5900 МГц с КУ = 19.
Габаритные размеры : 850 мм x 200 мм.
| Диапазон частот | 433 - 5900 МГц |
| Коэффициент усиления в зависимости от диапазона | от 13 до 19 дБ |
| Ширина главного лепестка (ШГЛ) |
ШГЛ400x = 40град, ШГЛ400у= 40град; ШГЛx800=30град, ШГЛ800у= 30град; ШГЛ2000x = 20град, ШГЛ2000у= 20град; ШГЛ5000x = 15град, ШГЛ5000у= 15град; |
| Предел погрешности коэффициента усиления | ± 1 дБ |
| Коэффициент стоячей волны (КСВ) | не более 2 |
| Коэффициент полезного действия | не хуже 0.7 |
| Уровень боковых лепестков диаграммы направленности, не более | - 10 дБ |
| Габаритные размеры | 850 мм x 200 мм |
| Масса | 1200 г |
| Диапазон рабочих температур | от - 40 до + 40 |
